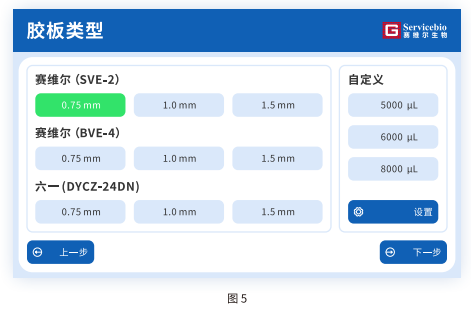

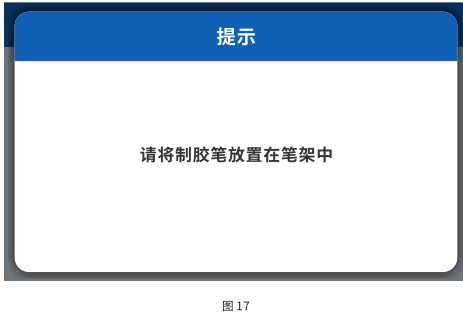

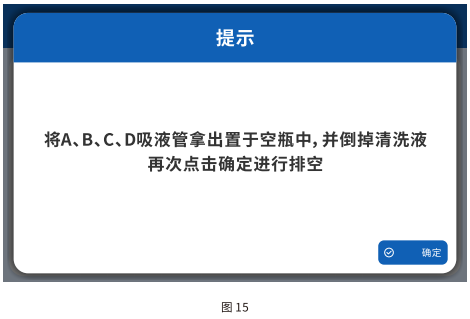

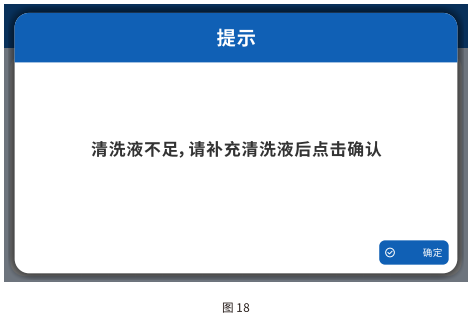

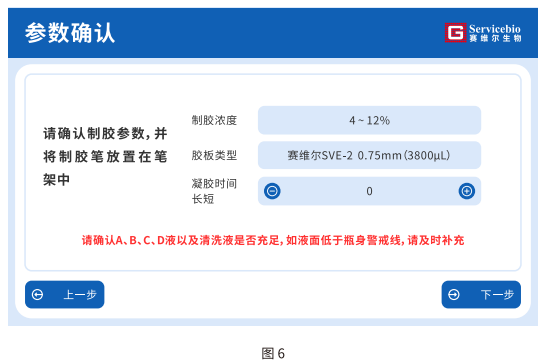

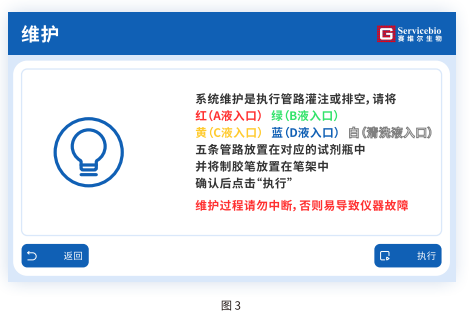

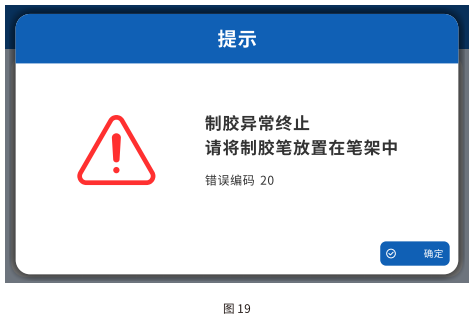

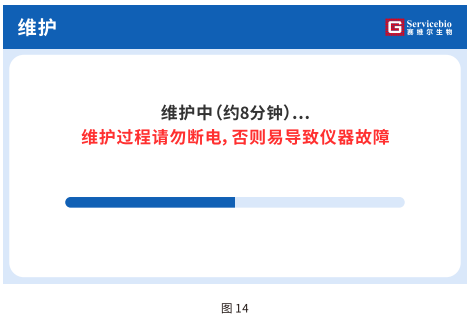

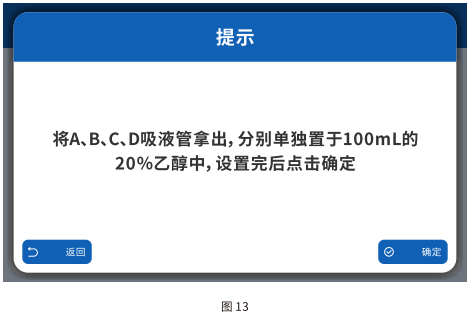

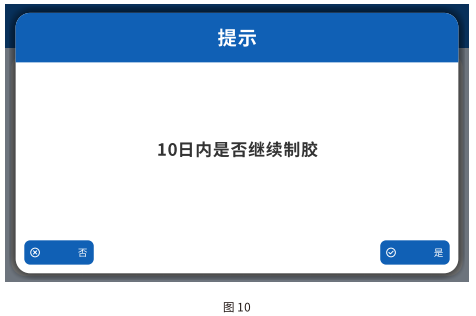

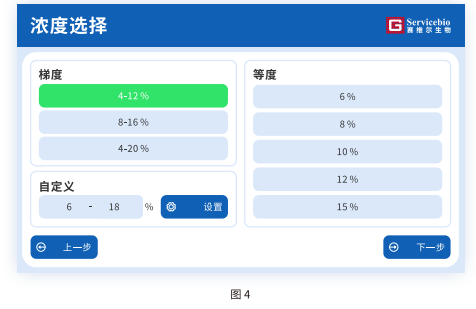

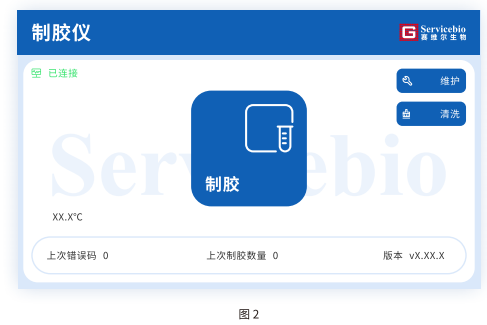

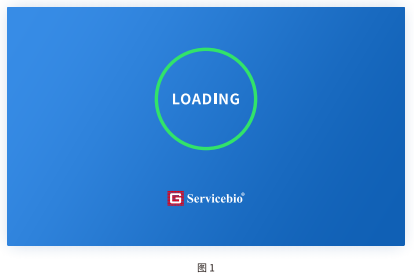

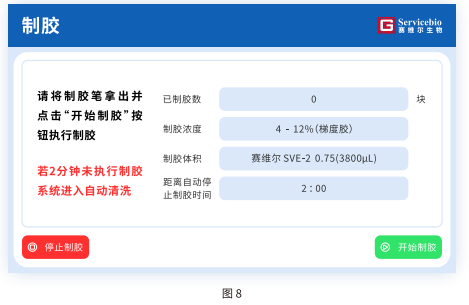

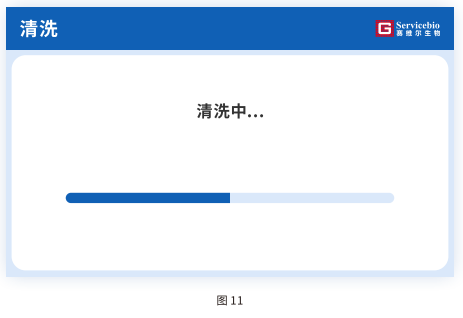

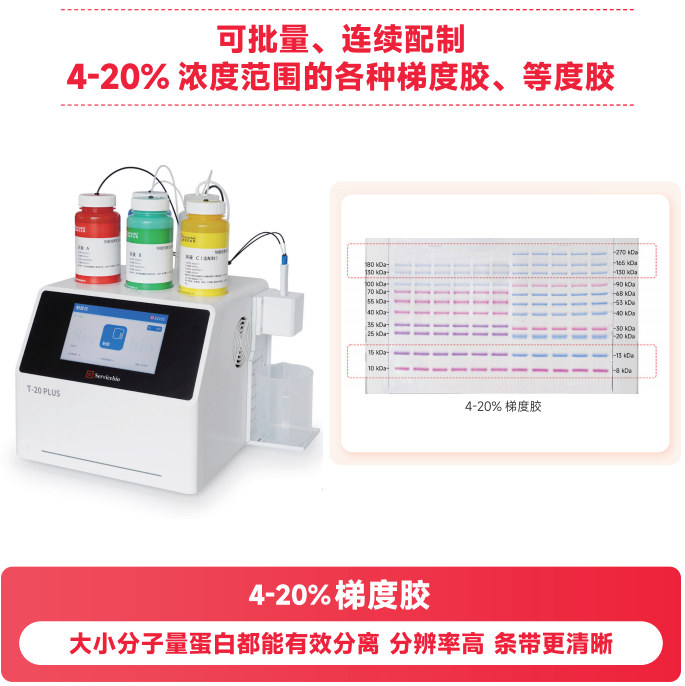

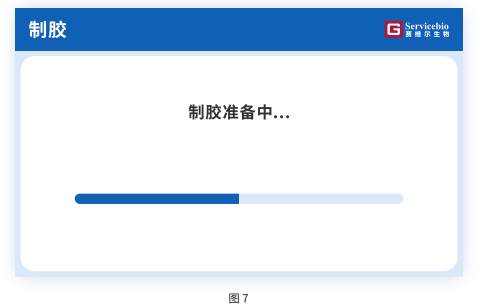

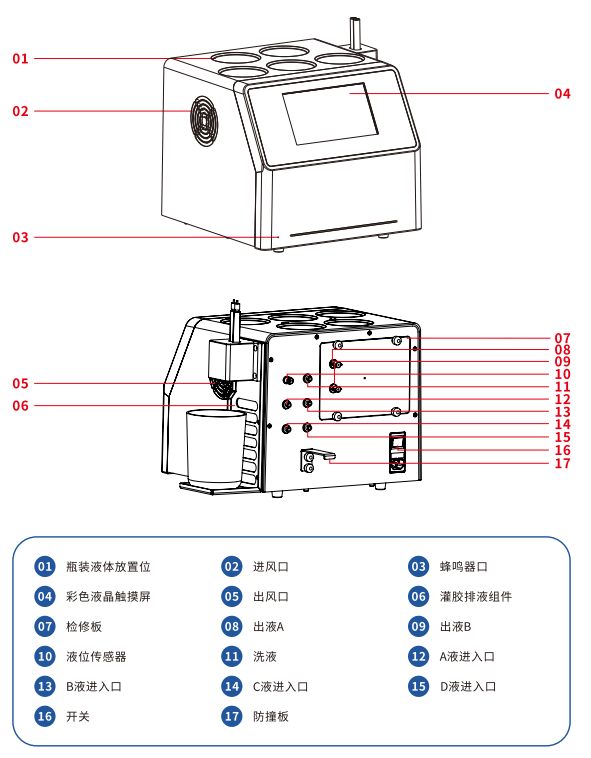

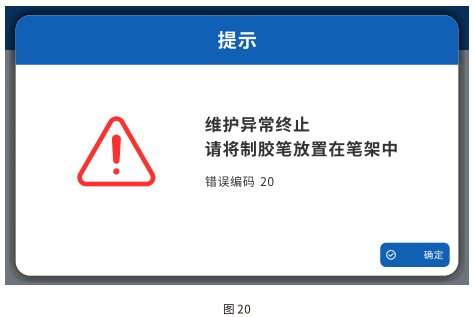

产品介绍 本设备具有外形小巧、方便收纳和取用、安装快捷、携带方便等特点。可适用于0.75 mm、1.0 mm、1.5 mm等多种玻璃制胶板。此产品可以用于实验室的快速制胶、批量制胶等。 产品特点 1、可以配制 4%-20% 各种浓度的梯度胶、等度胶； 2、搭配大通量制胶器，快速批量、连续制胶； 3、配套试剂盒可连续制胶约 260 块，每块胶<1块钱。 产品参数 产品名称 制胶仪 产品型号 T-20 PLUS 适用范围 Western Blot过程中的聚丙烯酰胺梯度凝胶的制作 制胶浓度范围 4%~20% 制胶规格 mini尺寸胶，厚度0.75mm/1.0mm/1.5mm 制胶时间 约40s/片 试剂瓶载架 500mL广口圆肩试剂瓶×5（试剂瓶4、清洗瓶1）/废液杯×1(500mL烧杯) 自动清洗 支持制胶间隔自动冲洗混合管路，避免凝胶 自动预填充 支持自动填充灌胶管路 故障提示 具有故障提示功能 操作模式 7寸中文彩色液晶触摸屏 工作环境温度 10°C~40°C 输入电压 100~240V AC,50/60Hz 额定功率 270W 外观尺寸 305×305×270mm 重量 12.5Kg 产品结构 操作方法 1、仪器适配 操作仪器前，请将A、B、C、D液管以及清洗液安装在仪器背板并拧紧接头，将A、B、C、D液管的另一端放入对应试剂瓶中并且补充清洗液。将废液瓶放置在右侧废液托盘且制胶笔放置在笔架中。 2、仪器开关机 接通电源后，按下仪器屏幕左后方的电源按钮。屏幕亮起，出现开机界面如图1。再次按下电源按键，风扇停转，屏幕熄灭视为关机。 3、使用流程 开机之后进入主界面如图2。请确认左上角机器状态是否为“已连接”以及确认右下角版本号是否正确。 点击右上角“维护”，出现维护界面如图3。 维护完成之后系统会回到主页界面。点击“制胶”进入浓度选择界面如图4（被选中浓度为深绿色）。 点击“下一步”进入体积选择界面如图5（被选中浓度为深绿色）。 点击“下一步”进入参数确认界面如图6。 点击“下一步”，进入制胶准备中界面如图7。 制胶准备完成后进入制胶界面如图8。 点击“开始制胶”进入制胶中界面如图9，制胶完成会自动回到制胶界面，且已制胶数加1。点击“停止制胶”进入提示界面如图10，点击“是”进入清洗中界面如图11，清洗完成后会进入完成界面如图12，点击“确定”回到主页界面。点击“否”进入提示界面如图13，放置完毕后点击“确定”进入维护中界面如图14，完成之后返回主页界面。 4、使用提示 当制胶笔不在笔架中会出现弹窗提示如图15。 当清洗液不足时会出现弹窗提示如图16。 当制胶过程中出现错误会出现弹窗提示如图17。 当维护过程中出现错误会出现弹窗提示如图18。 当制胶笔需要拿出时会出现弹窗提示如图19。 当压力报警时候会出现弹窗提示如图20。 当需要更换混匀管时会出现弹窗提示如图21。 更换混匀管步骤： 1.依据仪器界面提示完成清洗； 2.将仪器背面4颗手拧螺丝拧下； 3.依据仪器提示，选择需要更换的上/下层混匀管； 4.将汇流块、混匀管、出液管取出； 5.将混匀管逆时针旋转90°后拔出，并将出液管从混匀管上拧下； 6.从仪器内取出新的混匀管，将汇流块上o型橡胶圈取下，塞入混匀管头部对应圆形槽内，将混匀管塞入汇流块出液柱，顺时针旋转90 ° 固定； 7.将出液管拧入混匀管至咔咔响； 8.将汇流块卡入钣金件槽内，并将混匀管按进塑料件卡槽内； 9.将后盖盖上，并用4颗手拧螺钉固定。 当温度超限时会出现弹窗提示如图23。 5、自定义功能 5.1、自定义浓度 进入浓度选择界面如图4，点击“设置”。进入自定义浓度界面设置如图24，可以自定义浓度范围，设置完成后点击“保存”。 5.2、自定义体积 进入体积设置界面如图5，点击“设置”，进入自定义体积设置界面如图25，可以自定义体积1~3，设置完成后点击“保存”。 6、自动清洗功能 当进入制胶界面如图15且2分钟未执行停止制胶操作时，出现弹窗界面如图26且蜂鸣器开始鸣叫报警，报警持续时间30秒。当时间到但还未执行清洗操作时，系统会强制清洗。 7、一键清洗功能 仪器断电前，请点击右上角清洗按键，清洗结束后方可断电。
