产品介绍

技术参数

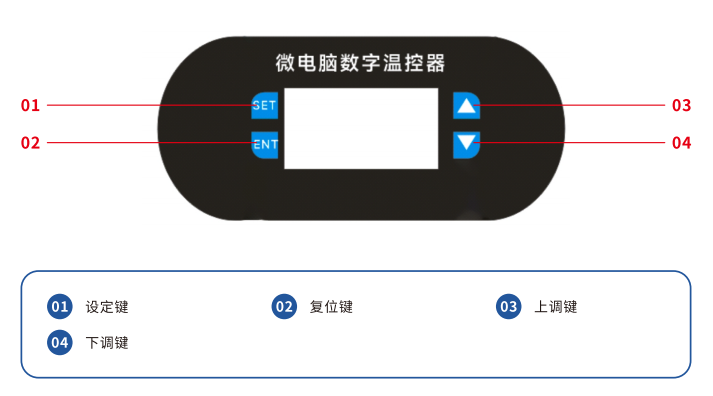

面板示意图

操作说明

控制加热设备，如需要30℃停止加热，25℃启动制热设置如下：

1、在显示常温情况下，按一下SET键，设置数字闪缩，然后按上▲和下▼键，加减数字，设置到30℃,然后按一下ENT键确认返回；

2、在显示常温情况下，长按SET键5s,温控页面显示P0(模式代码)，然后再按一下SET键，进入P0代码参数设置界面，然后按上下键调整为H模式，然后按一下ENT键确认返回；

3、在显示常温情况下，长按SET键5s,温控页面显示P0(模式代码)，按上键，调整到P1代码（回差），然后再按一下SET键，进入P1代码参数设置界面，然后按上下键调整参数值为5，然后按一下ENT键确认返回；

4、以上设置完成，工作模式就是，30℃停止加热，25℃启动制热，如需要其他温度设置，请参照以上方法。

菜单代码表

延时启动 此功能一般用于压缩机制冷，如果购买此温控器用于冰箱或者冰柜，那么此值必须设定的，根据压缩机的回压大小一般设定为3~6分钟，如果不是控制压缩机或者不需要延时功能，此值设置为0。

高温报警 设定高温报警值，当实际温度超过此值时屏幕和蜂鸣器会同时提示报警，同时也会切断输出，保护电路安全，报警是屏幕显示“H”“H”“H”提示，蜂鸣器发出“滴”“滴”“滴”的声音。

数据锁 如果设定值要保护，防止他人随意修改，可以在设定完参数后进入P7设定为ON,设定完成后，温度和内部参数将无法修改，除非进入P7调成OFF。

恢复出厂值 当设定值错乱或发生故障时，可进入P8调成ON可恢复出厂设定，也可以按上下键开机恢复出厂设定。

温度设定 温控器上电后即显示实际温度，按一次SET键屏幕闪烁，按上下键调整温度。长按SET键5秒进入系统设置，设定完成后按ENT键确认返回，正常工作中，长按ENT键可以实现关机。

工作模式 当第一次拿到温控器就要设定此值，如果用于升温加热就设定为“H”，如果用于降温制冷就设定为“C”。

回差设置 回差就是当温度控制到达设定温度停止后，再次工作需要的差值，比如我们设定为加热模式，温度为37~40℃，那么回差就是3°C。

设定限制高低 此功能是设定温值限制范围，并非参与设计设定温度，正常状态下温控器的设定范围是0~120℃，如果不要那么大范围，就可以使用此功能缩短设定值的范围，如果P2设定为50°C,那么温控器的设定范围只能在20~50℃之间设定。
