产品简介

YCG-W1000 PLUS 凝胶成像系统：

适用于核酸凝胶成像/切胶、蛋白凝胶成像，成像可选择彩色或黑白，标配310/254/365nm LED灯源，照明更均匀，图像效果更好，使用寿命更长；紫外激光防护板，切胶安全，防护等级高。搭配一科SerRed核酸染料（Y3617-100UL）+一体式水平电泳仪（YVL-2），核酸电泳推荐组合，实验结果更好！

技术参数及注意事项

注意：

1、禁止用手或尖锐异物触摸刮擦暗箱内部镜头镜片；

2、放置好实验样品后，需关闭好仪器翻门，避免外部光线进入暗箱内影响实验结果；

3、进行成像实验时，禁止晃动实验桌台或仪器，以免影响成像质量；

4、注意用电安全，禁止实验中拉扯电源线及搬运挪动仪器；

5、实验完毕，需清理干净暗箱内样品及实验残留物。

参数对比：

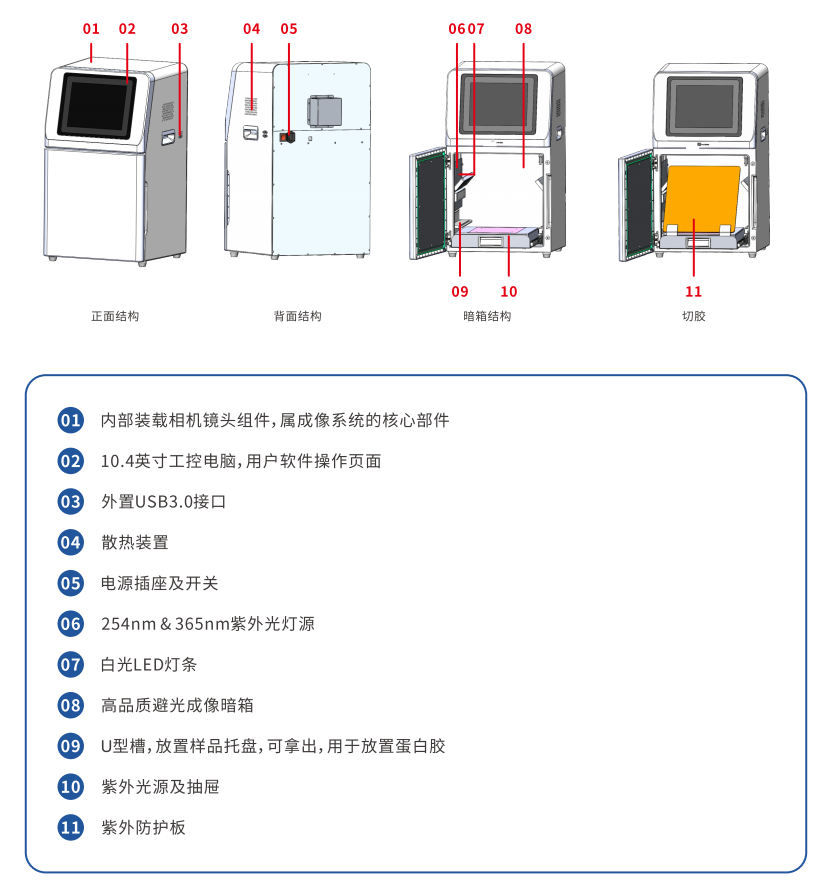

功能主体说明

使用操作规程

1、开机

插好电源线，打开仪器背部电源开关，工控电脑随即启动。

2、放入样品

核酸胶：打开仪器门，将样品放置于紫外灯箱的紫外透射玻璃上，紫外玻璃表面有放置样品位置范围的标志。

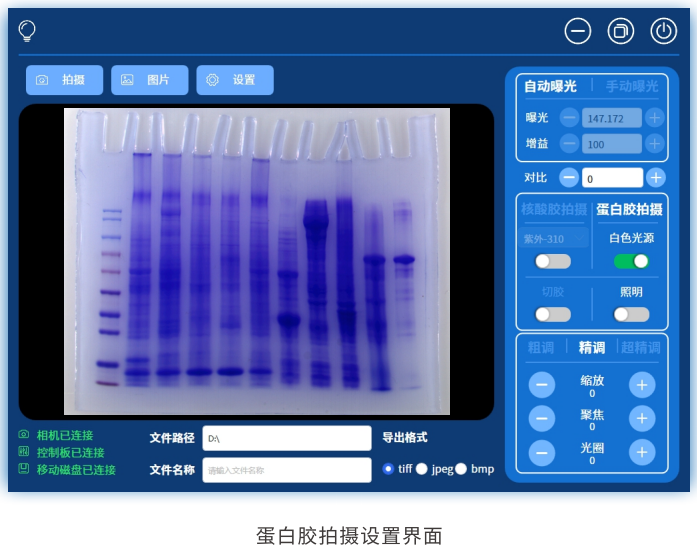

蛋白胶：打开仪器门，拿出白色样品托盘，将准备好的待测品放置于托盘上，再将托盘平置于仪器暗箱内的凹槽处，关闭仪器门。

3、加载应用软件

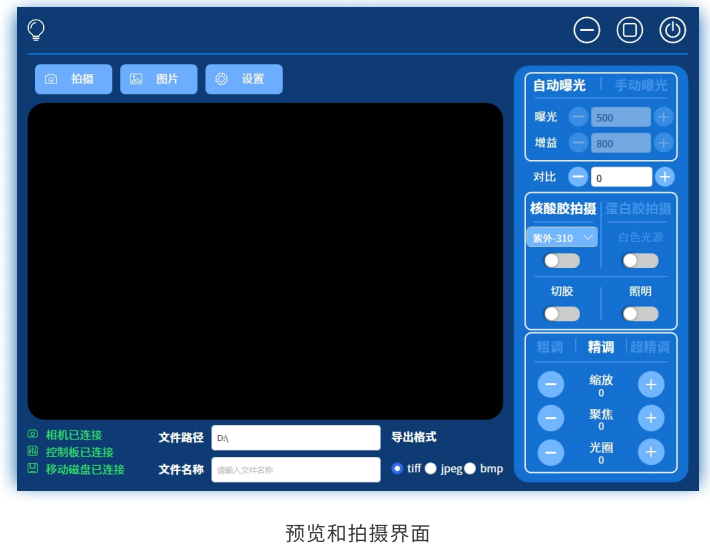

预览和拍摄页面包含状态显示信息、相机设置、模式设置、镜头调节以及拍摄图片和图片工具等。

上面一栏分别为紫外光源状态指示、键盘打开按钮、最小化、窗口还原、退出软件；文件路径输入保存图片的位置，文件名称输入保存图片的名称。

中间窗口显示相机实时拍摄的图片。

下面一栏分别为相机/控制板/移动磁盘连接状态显示信息、保存图片的格式选择(ti仟jpeg/bmp)、保存图片按钮、打开图片、图片工具按钮。

右侧栏为相机设置、模式设置、镜头设置区域，具体介绍如下：

自动曝光 自动曝光模式，相机自动调节和设置曝光时间和增益

手动曝光 手动曝光模式，手动设置曝光时间和增益

曝光 设置相机曝光时间，单位ms,手动增加曝光时间图像更亮

增益 设置增益值，手动设置的范围100%~5000%，提高增益会同时提升信号和噪声，不宜设置太大

对比 对比度调节，范围-100~100，默认值为0

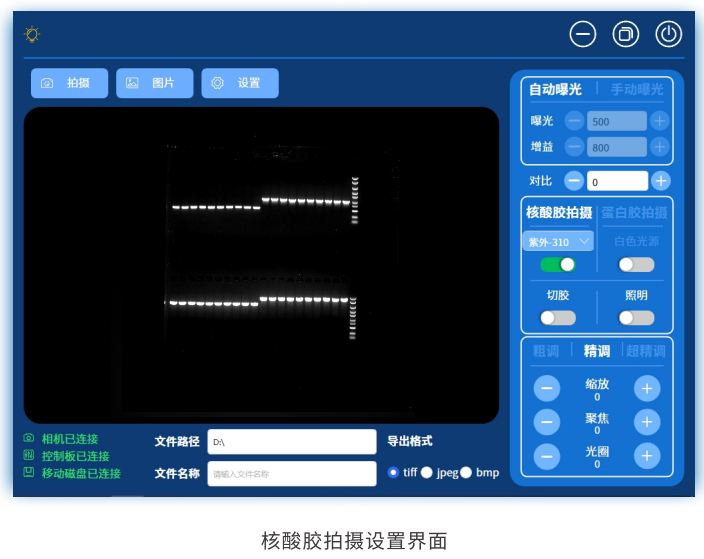

核酸胶拍摄 点击则自动打开紫外光源，只有在关门的情况下可以操作。可以下拉列表选择310/254/365nm不同紫外波长的光拍摄

紫外-310 打开/关闭紫外光源，只有在关门的情况下可以操作打开/关闭，用于拍摄核酸胶模式

切胶 打开/关闭切胶模式，只有在开门的情况下可以操作打开/关闭，当打开切胶，紫外灯箱也会自动亮起，用于切胶，打开切胶前需先放置紫外防护板

蛋白胶拍摄 点击则自动打开白光LED灯条，滤光片升起，可拍摄蛋白胶彩色图片

白色光源 打开/关闭白光LED灯条，蛋白胶拍摄时可操作

照明 打开/关闭照明LED,观察暗箱内情况，在核酸胶拍摄/蛋白胶拍摄都可操作

调节模式 选择电动镜头的缩放、调焦和光圈调节幅度

粗调 调节步幅较大，缩放调节步幅200，聚焦调节步幅400，光圈调节步幅200，当图像完全模糊时，粗调可快速将图像调到相对清晰

精调 调节步幅居中，缩放调节步幅50，聚焦调节步幅100，光圈调节步幅50，粗调后使用精调可将图像调到更清晰

超精调 调节步幅较小，缩放调节步幅10，聚焦调节步幅25，光圈调节步幅10，可将图像调到最清晰状态

缩放 通过单击“-”和“+”按钮增加和减小视野

聚焦 通过单击“-”和“+”按钮调节图像清晰度

光圈 通过单击“-”和“+”按钮调节图像明暗

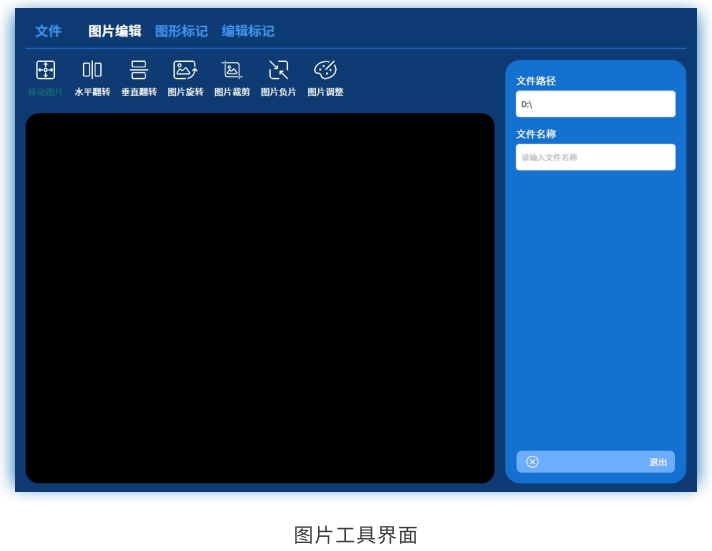

图片工具界面主要包括图片操作和标记工具。

1.图片操作为：图片裁剪/图片旋转/水平翻转/垂直翻转/图片复原/图片负片/颜色调整

图片裁剪 点击图片裁剪按钮，将图片中感兴趣的范围框选，双击图片，即可将框选的图片裁剪出来

图片旋转 点击图片旋转按钮，在图片中划一条红色旋转线，图片将随着红色旋转线进行旋转

水平翻转 点击水平翻转按钮，图片将进行水平翻转

垂直翻转 点击垂直翻转按钮，图片将进行垂直翻转

图片复原 如果对之前图片操作不满意，则点击图片复原按钮，将图片复原到最初的状态

图片负片 图片的颜色黑白对调

颜色调整 调节图片的明亮度、对比度、灰度

2.标记工具为：移动图片/移动标记/矩形标记/圆形标记/直线标记/文本标记/撤销标记/重做标记/删除标记/写入标记/打开图片/打印图片/保存图片/覆盖原图

移动图片 用于移动，缩放整张图片。按住鼠标左键，拖动整体图片移动。此状态下，滚动鼠标滚轮，可对图片进行缩放

移动标记 用于移动在图片中的矩形，圆形，直线，文字标记。按下鼠标左键，拖动目标标记移动。此状态下，滚动鼠标滚轮，可对图片进行缩放

矩形标记 在图片中绘制矩形。按下鼠标左键为矩形起点，并拖动鼠标，鼠标左键抬起则确定矩形终点

圆形标记 在图片中绘制圆形/椭圆。按下鼠标左键为圆形起点，并拖动鼠标，鼠标左键抬起则确定圆形终点

直线标记 在图片中绘制直线。按下鼠标左键为直线起点，并拖动鼠标，鼠标左键抬起则确定直线终点

文本标记 在图片添加文本框，并输入文字。点击文本工具按钮，会在软件下端出现文本编辑框，在编辑框中输入文字即可。文字输入完毕后，可以用鼠标在图片中按下文字拖动

撤销标记 点击后撤销上一步做的标记

重做标记 点击后重做上一步做的标记

删除标记 “工具移动”模式下，选中需要删除的标记，点击删除工具，将选中的标记删除

写入标记 当图片标记完毕后，需要将标记写入到图片中，是标记和图片融合，则选择写入标记。此时的图片可以用电脑自带的图片软件看到标记，不可再用软件编辑标记

打开图片 用于打开图片，有标记的图片将会再图片中显示标记

打印图片 点击后弹出系统自带的打印页面，选择已连接仪器的打印机打印图片

保存图片 当图片标记完毕，将图片保存，但是此时图片不会将标记融合到图片中。此时保存的标记只有用软件打开才可以看到

覆盖原图 开启的状态下，保存图片会覆盖原来的图片

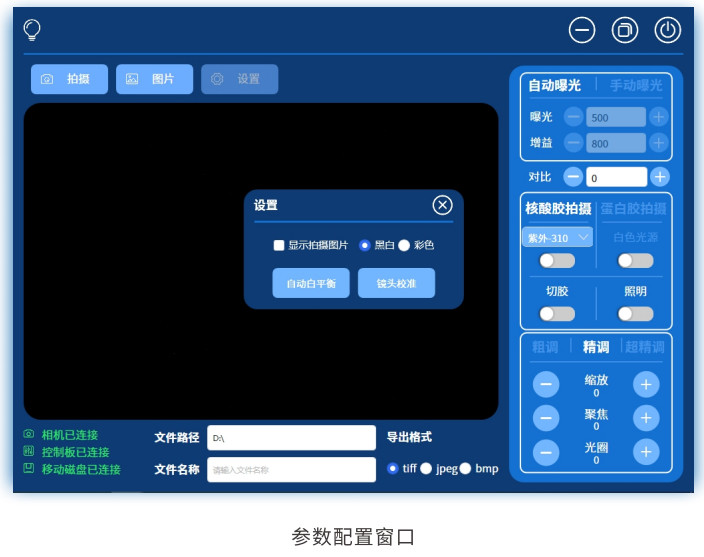

点击导出格式左边空白处，弹出参数配置窗口，实验人员可以操作：显示拍摄图片/自动白平衡/黑白&彩色/镜头校准。

显示拍摄图片 勾选状态下，拍摄图片后会自动跳转到图片工具页面，方便编辑图片；不勾选状态下，拍摄图片后停留在预览页面，方便继续拍摄

自动白平衡 蛋白胶模式下使用，如果蛋白胶拍摄颜色不对，将白色样品托盘上的样品拿走只留托盘，点击后对相机做白平衡

黑白/彩色 蛋白胶模式下使用，勾选黑白则显示黑白蛋白胶图片，勾选彩色则显示彩色蛋白胶图片

镜头校准 点击后镜头调节下的数值归零，方便调节镜头时知道调节了多少步幅

4、拍摄流程

1. 选择自动曝光，曝光默认最大为500，增益默认最大为800，对比默认为0；

2. 核酸胶：点击核酸胶拍摄，紫外光源打开，则窗口可以看到条带；

    蛋白胶：点击蛋白胶拍摄，白光LED灯条亮起，则窗口可以看到条带；

3.调节“缩放”，使得条带布满视野，或调到实验者需要的视野；

4如果曝光时间和增益达到默认最大值，条带依然较暗，调节“光圈”，点击“+”直到条带亮度合适；

5精调模式下，调节“调焦”，使得图像最清晰，多数情况下清晰度足够；少数情况下，如果精调和超精调的结果还不足够清晰，则调节减小“光圈”，再调焦获得最清晰的图像；

6.输入文件路径和文件名称，点击拍摄图片，则自动保存当前图片。

5、切胶

1.打开仪器门，紫外光源自动关闭；

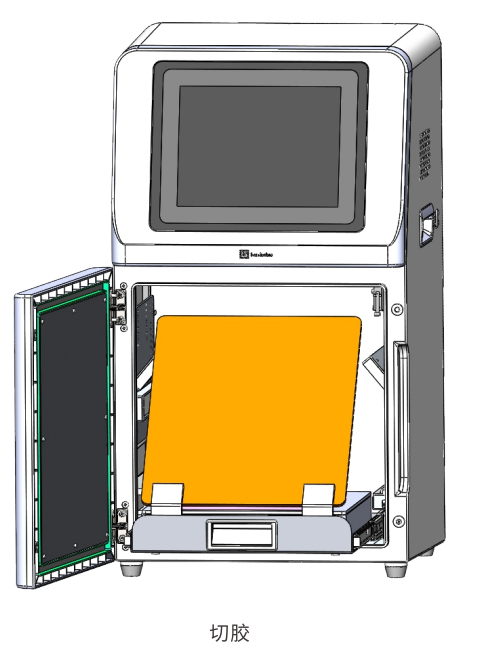

2.抽出紫外光源的抽屉，将紫外防护板斜搭在抽屉和仪器上，隔绝人眼和紫外光源；

3.点击切胶，紫外光源打开，此时能观察到核酸胶的条带，实行切胶动作。

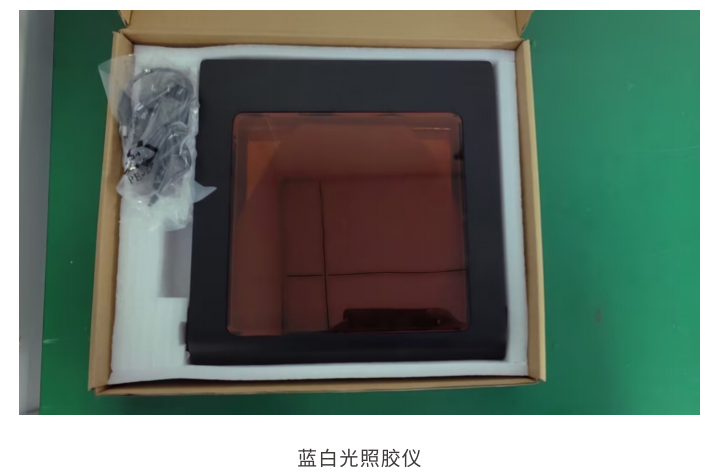

6选配件蓝白光照胶仪

1.将蓝白光照胶仪用适配器供电；

2.将核酸胶放置在样品托盘上，将托盘放到照胶仪台面上，打开蓝光按钮即可观察核酸胶条带图。
