产品简介

YCG-W1000 凝胶成像系统：

既可实现核酸凝胶成像及切胶，也可实现蛋白凝胶成像。

紫外激光防护板，切胶既安全又方便。

参数灵活调节，成像清晰明亮

技术参数及注意事项

注意：

1、禁止用手或尖锐异物触摸刮擦暗箱内部镜头镜片；

2、放置好实验样品后，需关闭好仪器翻门，避免外部光线进入暗箱内影响实验结果；

3、进行成像实验时，禁止晃动实验桌台或仪器，以免影响成像质量；

4、注意用电安全，禁止实验中拉扯电源线及搬运挪动仪器；

5、实验完毕，需清理干净暗箱内样品及实验残留物。

参数对比：

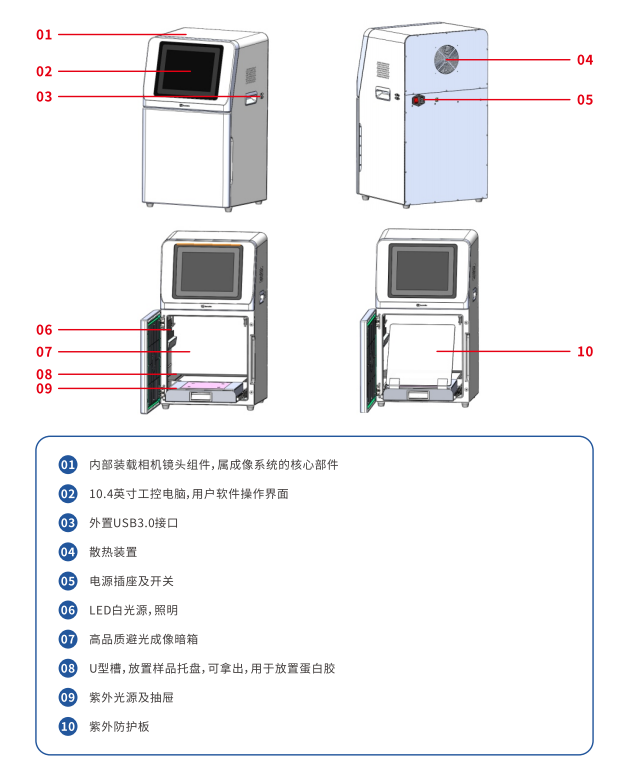

功能主体说明

使用操作规程

1、开机

插好电源线，打开仪器背部电源开关，工控电脑随即启动。

2、放入样品

蛋白胶：打开仪器门，拿出白色样品托盘，将准备好的待测品放置于托盘上，再将托盘平置于仪器暗箱内的凹槽处，关闭仪器门。

核酸胶：打开仪器门，将样品放置于紫外光源模块的紫外透射玻璃上，紫外玻璃表面有放置样品位置范围的标志

3、加载应用软件

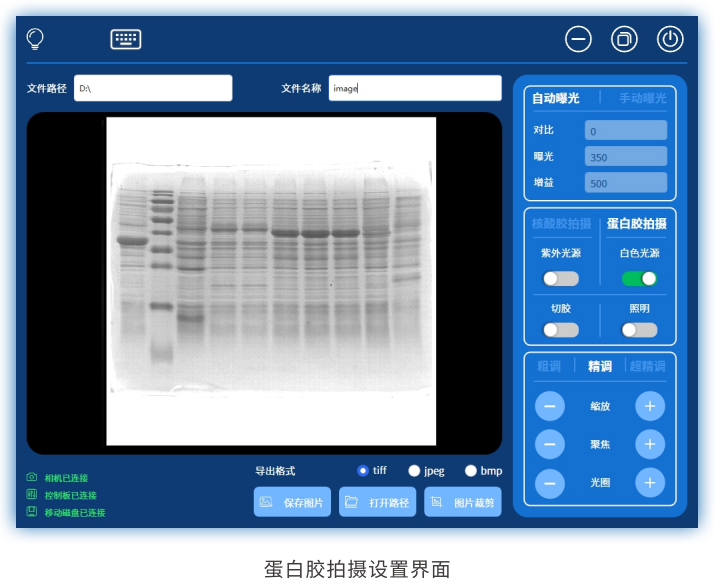

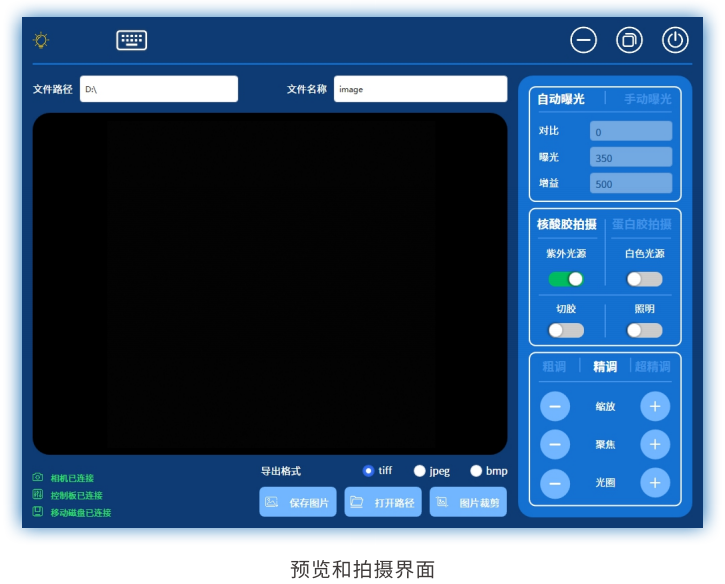

预览和拍摄页面包含状态显示信息、相机设置、镜头设置、模式设置以及图片保存和裁剪等。

上面一栏分别为紫外光源状态指示、键盘打开按钮、最小化、窗口还原、退出凝胶成像；文件路径输入保存图片的位置，文件名称输入保存图片的名称。

中间窗口显示相机实时拍摄的图片。

下面一栏分别为相机/控制板/移动磁盘连接状态显示信息、保存图片的格式选择(tiff/jpeg/bmp)、保存图片按钮、打开图片路径、图片裁剪按钮。

右侧栏为相机设置、模式设置、镜头设置区域，具体介绍如下：

自动曝光 自动曝光模式，相机自动调节曝光时间和增益

手动曝光 手动曝光模式，手动设置曝光时间和增益

对比 对比度调节，范围-100~100，默认值为0，值增加则图像对比度提高

曝光 设置曝光时间，单位ms,默认时间350ms,时间增加则图像更亮

增益 设置增益值，默认值为500%，范围100%~5000%，增益提高则图像更亮

核酸胶拍摄 点击则自动打开紫外光源，只有在关门的情况下可以操作

紫外光源 打开/关闭紫外光源，只有在关门的情况下可以操作打开/关闭，用于拍摄核酸胶模式

蛋白胶拍摄 点击则自动打开白色光源

白色光源 打开/关闭照明LED,用于拍摄蛋白胶模式

照明 打开/关闭照明LED,观察暗箱内情况

切胶 打开/关闭切胶模式，只有在开门的情况下可以操作打开/关闭，当打开切胶，紫外光源也会自动打开，用于切胶，打开切胶前需先放置紫外防护板

调节模式 选择电动镜头的缩放、调焦和光圈调节幅度

粗调 调节步幅较大，缩放调节步幅200，聚焦调节步幅500，光圈调节步幅200，当图像完全模糊时，粗调可快速将图像调到相对清晰

精调 调节步幅居中，缩放调节步幅100，聚焦调节步幅100，光圈调节步幅100，粗调后使用精调可将图像调到更清晰

超精调 调节步幅较小，缩放调节步幅5，聚焦调节步幅50，光圈调节步幅5，可将图像调到最清晰状态

缩放 通过单击“-”和“+”按钮增加和减小视野

聚焦 通过“-”和“+”按钮调节图像清晰度

光圈 通过“-”和“+”按钮调节图像明暗

4、拍摄流程

1. 选择自动曝光，对比默认为0，曝光默认为350，增益默认为500；

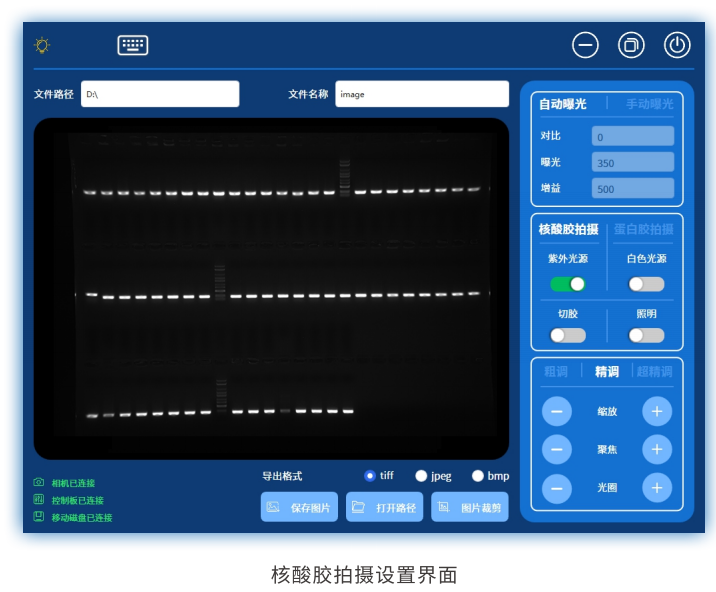

2. 核酸胶：点开紫光，紫外光源打开，则窗口可以看到条带；

    蛋白胶：点开照明，明场光源打开，则窗口可以看到条带；

3. 调节“缩放”，使得条带布满视野，或调到实验者需要的视野；

4. 调节“光圈”，先调节到最大，再点击两次精调“一”，光圈处于3档；

5. 调节“调焦”，使得图像最清晰；少数情况下，如果精调和超精调的结果还不足够清晰，则调节减小“光圈”，再调焦获得最清晰的图像；

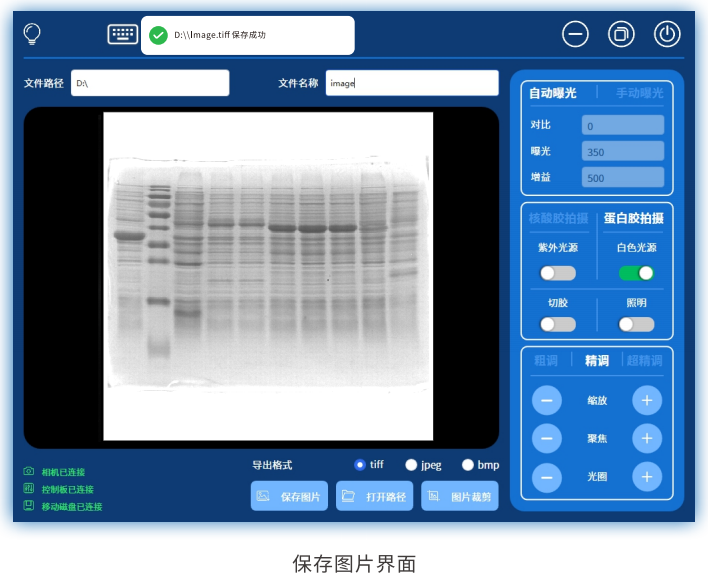

6. 输入文件路径和文件名称，点击保存图片，则保存当前图片。

7. 如果仅需要部分条带，则点击图片裁剪，进入图片裁剪界面，在所需条带左上角滑动屏幕到其右下角，出现一个框定条带的红框，双击红框内任何位置，则条带放大到整个窗口；

水平翻转和垂直翻转可以沿水平方向和垂直方向翻转条带，复原可使条带回到翻转前的状态；

条带调节到所需状态后，输入文件路径和文件名称，点击保存图片则保存了当前图片；

点击退出回到预览和拍摄界面。

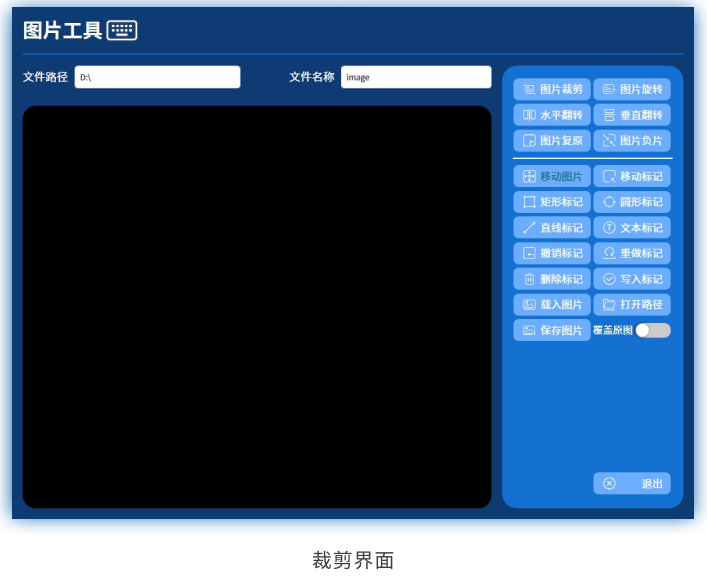

图片工具界面主要包括图片操作和标记工具。

1.图片操作为：图片裁剪/图片旋转/水平翻转/垂直翻转/图片复原/图片居中

图片裁剪 点击图片裁剪按钮，将图片中感兴趣的范围框选，双击图片，即可将框选的图片裁剪出来

图片旋转 点击图片旋转按钮，在图片中划一条红色旋转线，图片将随着红色旋转线进行旋转

水平翻转 点击水平翻转按钮，图片将进行水平翻转

垂直翻转 点击垂直翻转按钮，图片将进行垂直翻转

图片复原 如果对之前图片操作不满意，则点击图片复原按钮，将图片复原到最初的状态

图片居中 对图形进行缩放和移动后，将图片居中，还原到最初的位置

2.标记工具为：工具移动/图片移动/矩形工具/圆形工具/直线工具/文本工具/删除工具/写入工具/打开图片/打开路径/保存图片/覆盖原图

工具移动 用于移动在图片中的矩形，圆形，直线，文字标记。按下鼠标左键，拖动目标标记移动。此状态下，滚动鼠标滚轮，可对图片进行缩放

图片移动 用于移动，缩放整张图片。按住鼠标左键，拖动整体图片移动。此状态下，滚动鼠标滚轮，可对图片进行缩放

矩形工具 在图片中绘制矩形。按下鼠标左键为矩形起点，并拖动鼠标，鼠标左键抬起则确定矩形终点

圆形工具 在图片中绘制圆形/椭圆。按下鼠标左键为圆形起点，并拖动鼠标，鼠标左键抬起则确定圆形终点

直线工具 在图片中绘制直线。按下鼠标左键为直线起点，并拖动鼠标，鼠标左键抬起则确定直线终点

文本工具 在图片添加文本框，并输入文字。点击文本工具按钮，会在软件下端出现文本编辑框，在编辑框中输入文字即可。文字输入完毕后，可以用鼠标在图片中按下文字拖动

删除工具 “工具移动”模式下，选中需要删除的标记，点击删除工具，将选中的标记删除。

写入工具 当图片标记完毕后，需要将标记写入到图片中，是标记和图片融合，则选择写入工具。此时的图片可以用电脑自带的图片软件看到标记，不可再用软件编辑标记。

保存图片 当图片标记完毕，将图片保存，但是此时图片不会将标记融合到图片中。此时保存的标记只有用软

件打开才可以看到。

打开图片 用于打开图片，有标记的图片将会再图片中显示标记。

打开路径 用于打开软件文件路径所显示的文件夹。

5、切胶

1.打开仪器门，紫外光源自动关闭；

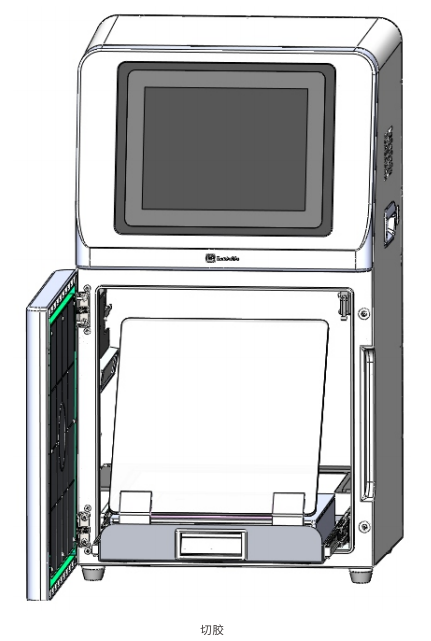

2.抽出紫外光源的抽屉，将紫外防护板斜搭在抽屉和仪器上，隔绝人眼和紫外光源；

3.点击切胶，紫外光源打开，此时能观察到核酸胶的条带，实行切胶动作。
