一、产品简介

YCG-W2000 PLUS化学发光成像仪

1、无论强弱信号，一次成像，就能获得WB结果；

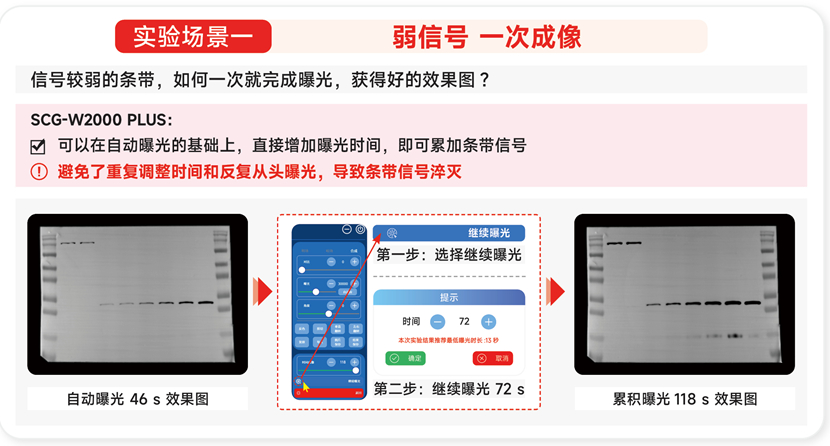

弱信号，可以在原有成像基础上直接增加成像时间，继续成像

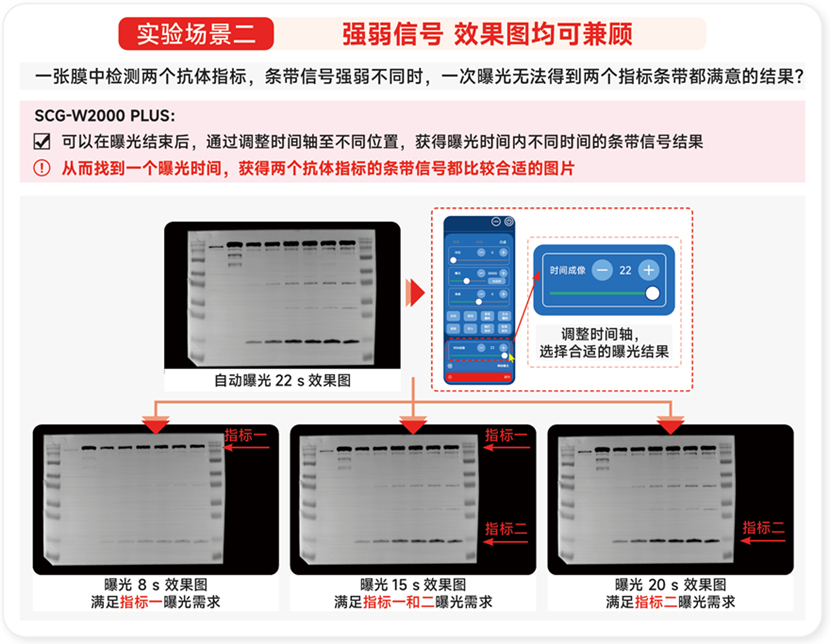

强信号，可以回调时间轴得成像时间内任意一张结果图片

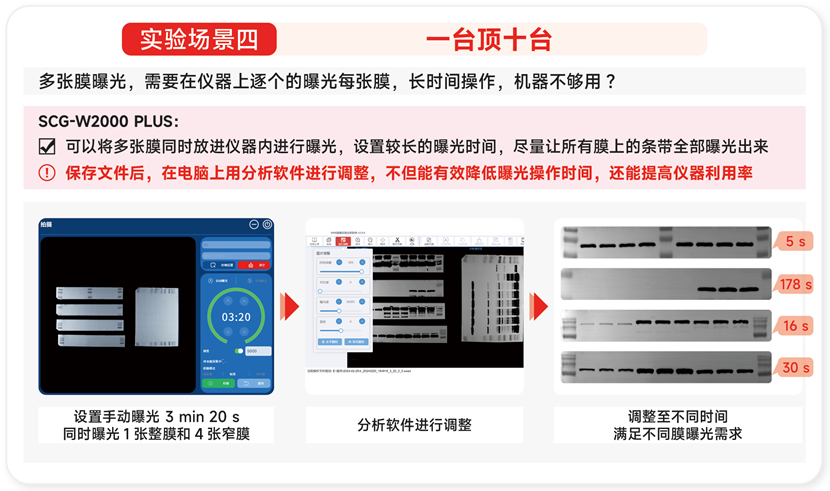

2、支持同时拍10张膜，甚至更多膜，提高仪器使用效率，1台顶10台；

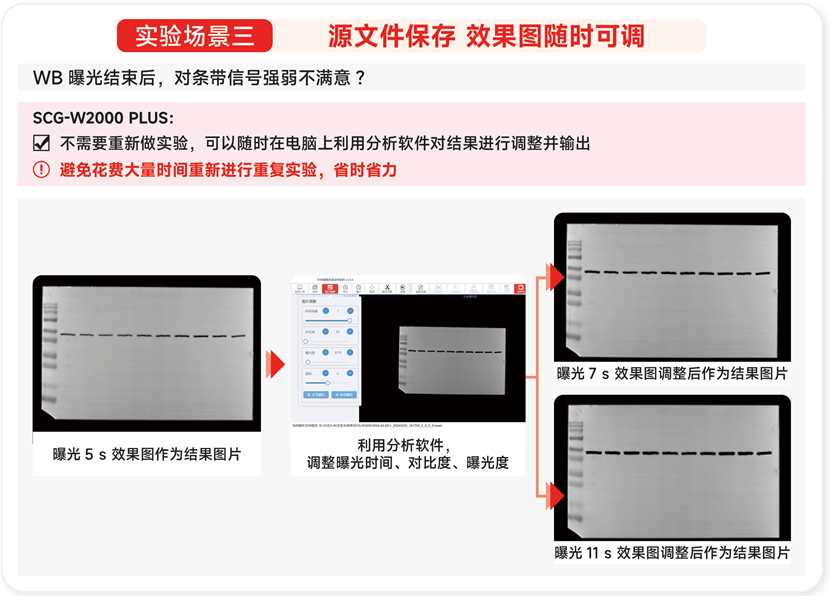

3、源文件保存随时可调，实验后条带太粗或太细，可以随时通过源文件功能在电脑上调整到合适的结果！

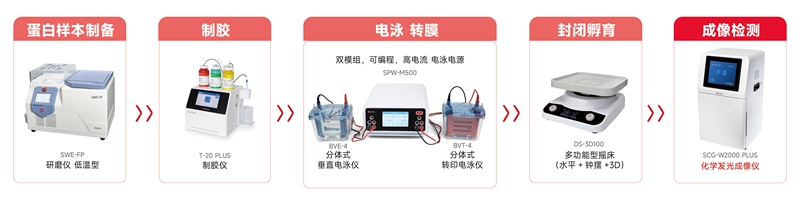

搭配ECL发光液套装（Y2172-200ML）,满足高中低不同浓度样本的曝光需求。体验更好WB成像过程，获得更好WB成像结果！

WB灰度分析软件（YCG-W2000 PLUS)-Chemiluminescence_Imaging-3.3.7-win32-x64.exe

　　链接：WB灰度分析软件-Chemiluminescence_Imaging-3.3.7-win32-x64.exe

注意：下载安装时，请连接网络

WB灰度分析软件使用说明.pdf (1.65 MB)

二、技术参数及注意事项

注意：

1、禁止用手或尖锐异物触摸刮擦暗箱内部镜头镜片；

2、放置好实验样品后，需关闭好仪器翻门，避免外部光线进入暗箱内影响实验结果；

3、进行成像实验时，禁止晃动实验桌台或仪器，以免影响成像质量；

4、注意用电安全，禁止实验中拉扯电源线及搬运挪动仪器；

5、实验完毕，需清理干净暗箱内样品及实验残留物。

参数对比：

三、功能主体说明

四、使用操作规程

4.1、开机

插好电源线，打开仪器背部电源开关，工控电脑随即启动。

4.2、放入样品

打开仪器门，拿出样品托盘，将准备好的待测品放置于托盘上，再将托盘平置于仪器暗箱内的凹槽处，关闭仪器门。

4.3、加载化学发光应用软件

工控电脑启动后，自动加载化学发光应用软件，软件正常启动后会跳转到主界面。

左上部分显示公司Logo;

左下部分为状态栏，显示当前相机、控制板的连接状态，以及对插入可移动磁盘的检测；

右上部分显示软件版本号；

右下部分为简/繁切换按钮、英文切换按钮、导出页面按钮、关闭程序按钮；

中间图标点击后进入预览和拍摄界面。

4.4、软件自检

软件若异常启动，相机或者控制板在未连接的状态下，软件系统文字会变成灰色，中间图标变灰，自检完成提示变成红色，无法点击进入到预览和曝光界面，此时需检查相机和PCB板驱动是否正确安装。

4.5、预览和拍摄界面

在预览界面需要输入实验结果存储的位置，文件名称作为可选输入，方便用户进行文件查找。

用户可以选择当前实验模式为手动曝光还是自动曝光，选择手动曝光需要输入曝光时间进行曝光，自动曝光则是算法推算出来一个最佳的曝光时间。

预览右侧可输入时间，单位是us，此时间也是明场图的曝光时间，点击预览开关开启预览，根据需要更改预览时间。

拍摄模式  高质量、标准、高灵敏，可以根据需要选择一种模式拍摄，高质量模式拍出的图像质量最好，标准模式兼顾了图像质量和拍摄时间，高灵敏模式的拍摄时间最短。

点击拍摄则会开始拍摄曝光，点击返回则返回到主界面。

4.6、拍摄流程

1,选择自动曝光/设置预览时间（默认选择高质量模式）

自动曝光  智能曝光技术可快速确定最佳曝光时间。

2.实时成像

点击拍摄开始曝光，左侧显示条带，右侧显示曝光时间的倒计时，随着倒计时，左侧条带实时成像。

实时成像  实时呈现曝光过程中样本信号的变化情况，掌握拍摄的每个细节。这一突破性的功能不仅提高了拍摄效率，也极大地增强了用户的互动体验。

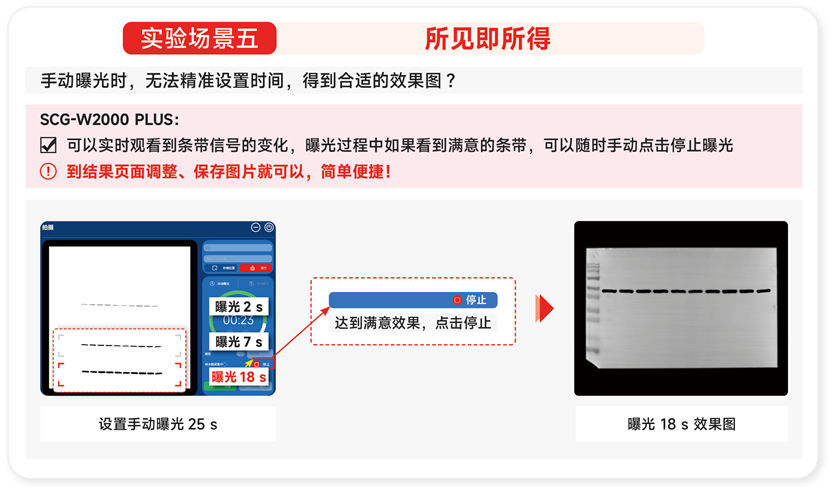

在实时成像过程中，条带中过曝的区域会显示为红色，如果判断条带已能满足要求，则可以点击右下角的停止，提前结束曝光。

3,时间成像/时间累加

曝光结束，自动进入结果页面，可以对拍摄结果进行调整。

时间成像  通过精准回溯调整，用户可以选择该曝光时间内的任意一帧图像作为最后的输出结果。

时间累加  即使在曝光结束后，用户还可以选择继续曝光，让样本在已曝光时间的基础上获得额外的曝光效果。点击继续曝光时，提示最短曝光时间，设置的时间需要大于此时间；若设置短于此时间，则实际曝光时间为此提示的最短曝光时间。

4.图像调整/结果保存

通过自动曝光、继续曝光、时间成像获得满足要求的图像后，可以在结果页面调整明场图、暗场图、合成图。

对比  调节明场图明暗

曝光  调节暗场图深浅，点击自适应可推荐最合适的值

角度  旋转图像

反色  对图像做反色处理，黑色的变白色，白色变黑色

剪切  点击剪切会在图像上面生成一个区域，该区域可以调整大小，选择合适的大小后再次点击裁剪就可以对需要的区域裁剪出来

垂直翻转  点击后图像上下翻转

左右翻转  点击后图像左右翻转

复原  恢复成为最原始的图片

导入  选择程序自动保存的文件，即可导入到程序当中进行操作

图片保存  对图像进行保存，同时保存明场图，暗场图，合成图

结果保存  保存调整后的图像加密文件

如果在结果页面对图片做了处理，点击返回时系统会提示用户是否保存图片。

4.7、导出界面

存储位置  选择系统自动保存的图片文件位置，即可将文件当中的内容以列表的形式显示到系统当中；

打开文件  对选择的目录进行打开；

导出  选择导出内容和选择导出的格式即可将图片进行导出；

删除  选择需要删除的图片文件，即可删除；

打开  在列表中选择相应的文件就可以打开并跳转到结果页面，在结果页面中可以对该图像进行操作，同时也可以选择相应的文件双击也可以打开；

返回  点击返回即可返回到主页面。
