一、产品简介

YCG-W2000是一款利用化学发光技术进行成像的设备，搭载了2000万像素的高灵敏度制冷相机，可在无额外光源的情况下，对样品进行快速、准确、高通量的检测与成像；广泛应用于生命科学、医药、环保等领域。

二、产品特点

1、独创AI算法，能快速计算最佳曝光时间；

2、深度制冷、高灵敏度、高分辨相机，可检测微弱信号，极大降低图像噪点；

3、标配分析软件，可自动识别、分析泳道；

4、10.4英寸触屏电脑，也可外接电脑，一键切换控制；

5、界面中/英文可选，操作简单直观。

WB灰度分析软件（YCG-W2000)-Chemiluminescence_Imaging-3.3.6-beta.6-beta-win32-x64-setup.exe

　　链接：WB灰度分析软件-Chemiluminescence_Imaging-3.3.6-beta.6-beta-win32-x64-setup.exe

注意：下载安装时，请连接网络

三、技术参数及注意事项

注意事项：

1.禁止用手或尖锐异物触摸刮擦暗箱内部镜头镜片；

2.放置好实验样品后，需关闭好仪器翻门，避免外部光线进入暗箱内影响实验结果；

3.进行成像实验时，禁止晃动实验桌台或仪器，以免影响成像质量；

4.注意用电安全，禁止实验中拉扯电源线及搬运挪动仪器；

5.实验完毕，需清理干净暗箱内样品及实验残留物。

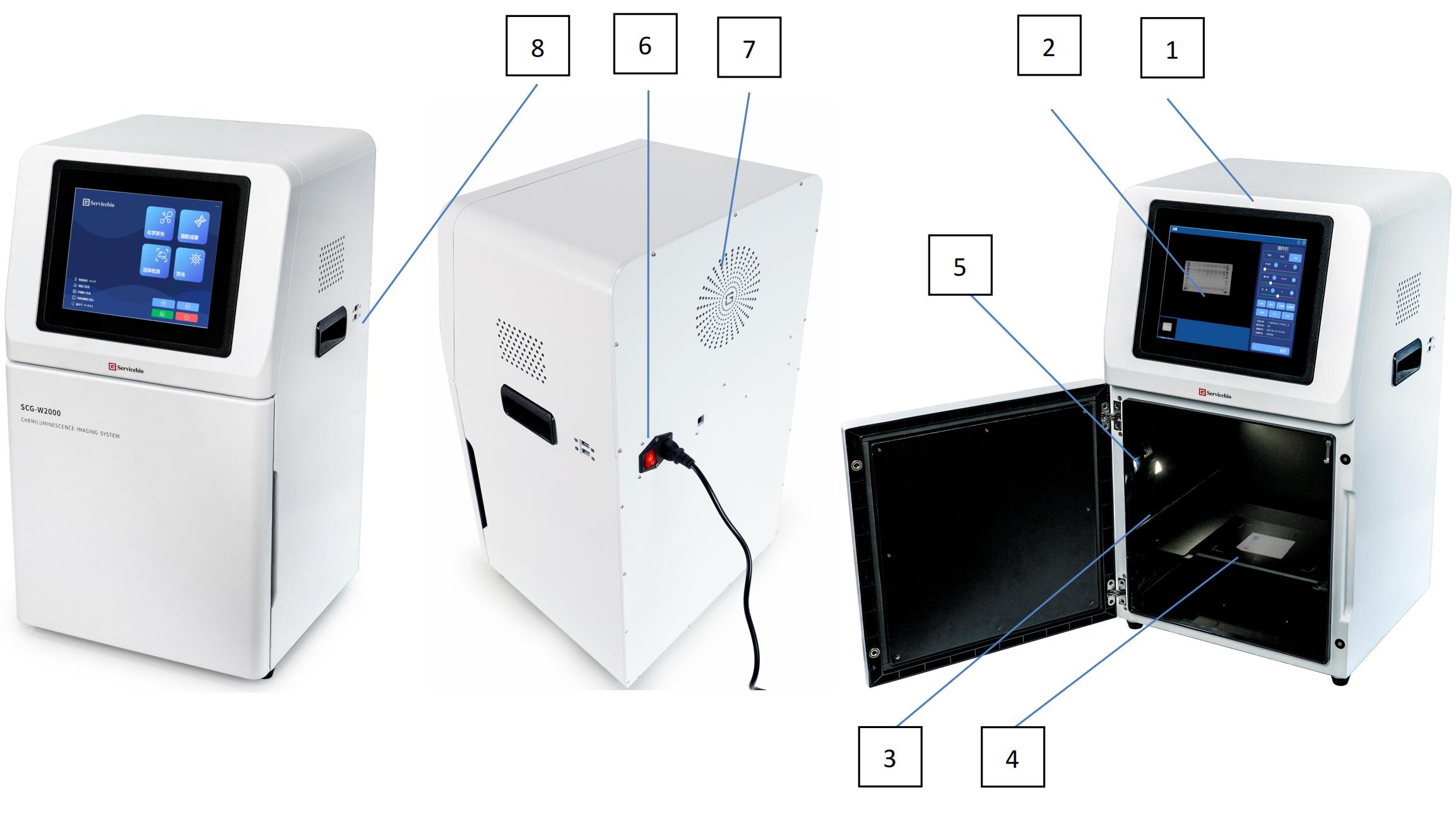

四、功能主体说明

①内部装载相机镜头组件，属成像系统的核心部件

②10.4英寸工控电脑，用户软件操作界面

③高品质避光成像暗箱

④样品托盘，可拿出，用于放置待拍样品

⑤LED白光源，照明

⑥电源插座及开关

⑦散热装置

⑧外置USB3.0接口

五、使用操作规程

1.插好电源线，打开仪器背部电源开关，工控电脑随即启动。

2.打开仪器门，拿出样品托盘，将准备好的待测品放置于托盘上，再将托盘平置于仪器暗箱内的凹槽处，

关闭仪器门。

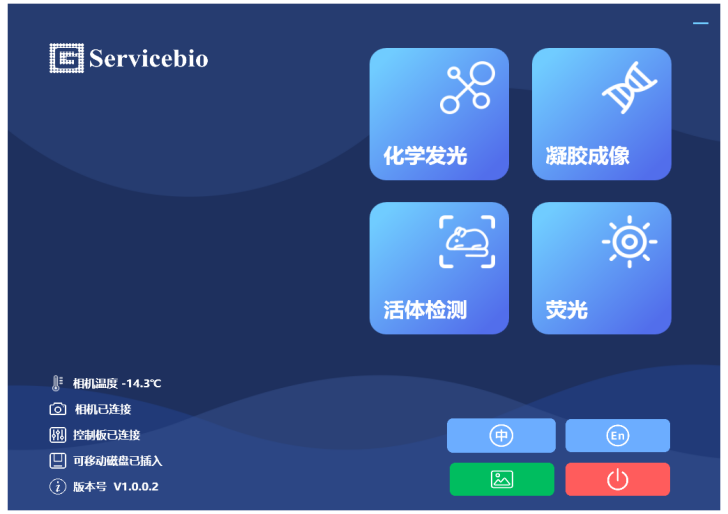

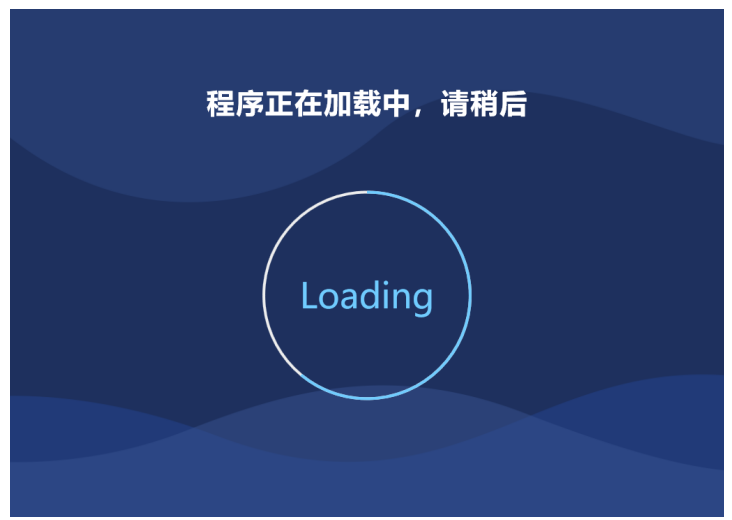

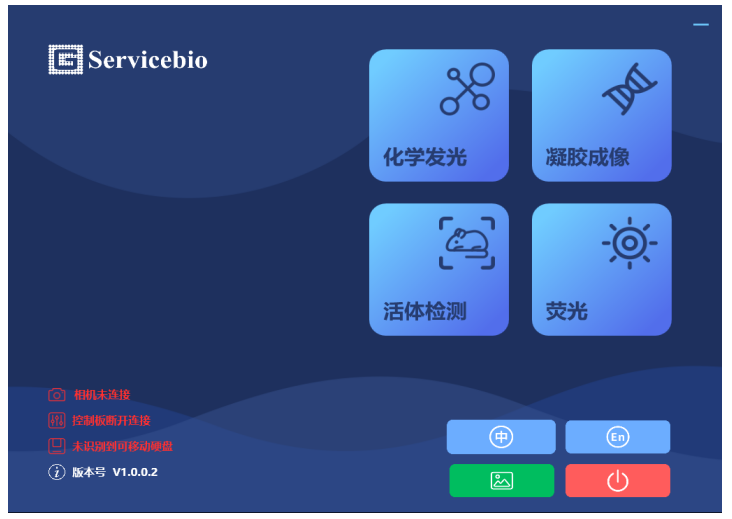

3.点击电脑桌面软件图标，加载软件。软件正常启动后会跳转到主页面，左上部分会显示公司Logo，左下部分为状态栏，可以显示当前相机、控制板的连接状态，也加了对插入可移动磁盘的检测，右侧部分为四种实验菜单选项，用户可以根据需要选择相应的实验，右下部分为打开图片按钮、关闭程序按钮和中英文切换按钮。

4.软件若异常启动，相机或者控制板在未连接的状态下，软件系统文字会变成红色，右侧的菜单栏是无

法双击进入到预览页面，此时需检查相机和PCB板驱动是否正确安装。

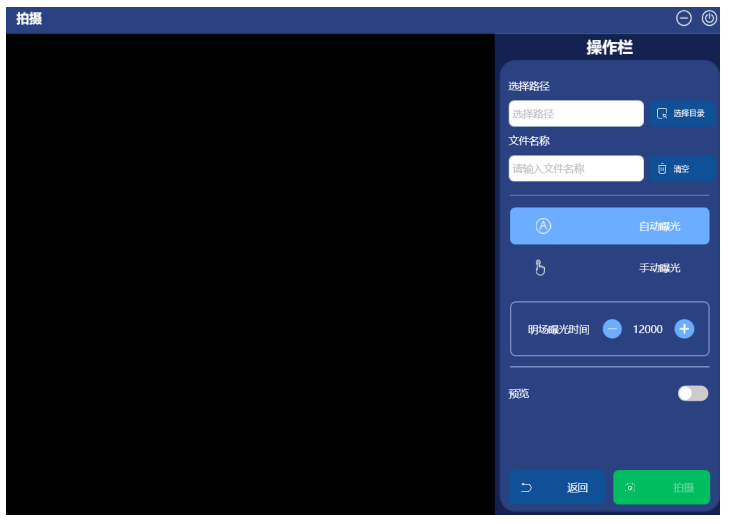

5.用户选择“化学发光”实验，点击后进入预览页面，在预览页面需要输入实验结果存储的位置，文件名称作为可选输入，方便用户进行文件查找，用户可以选择当前实验模式为手动曝光还是自动曝光，选择手动曝光需要输入曝光时间进行曝光，自动曝光则是算法推算出来一个最佳的曝光时间。曝光时间则是拍摄白光图的曝光时间，同时可以开启预览，点击拍照则会进入到拍照页面，点击返回则返回到主界面。

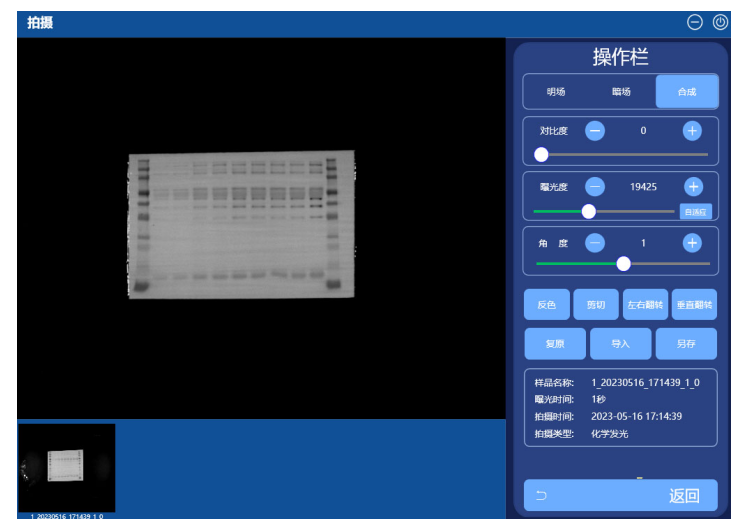

6.拍摄完成页面

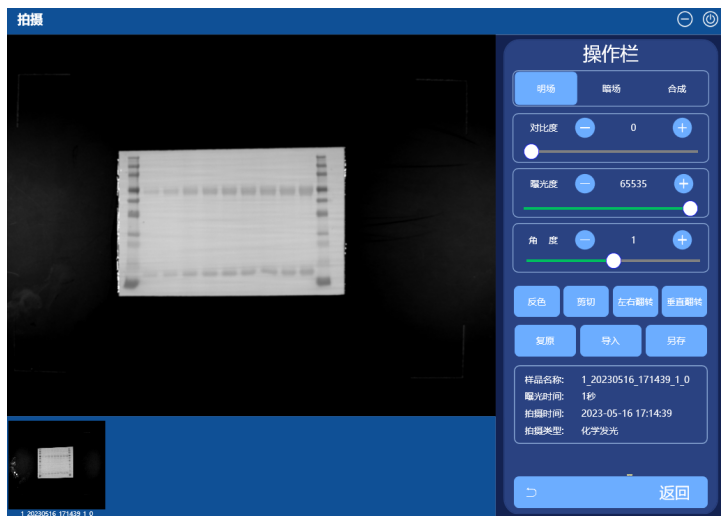

明场图

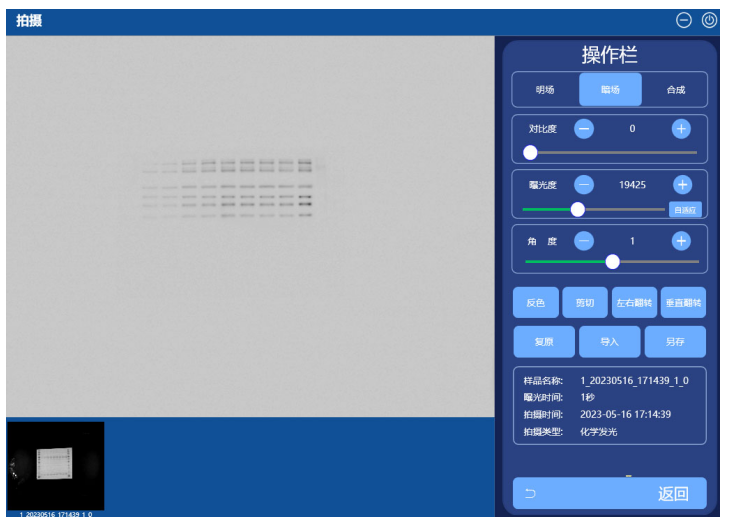

暗场图

合成图

①反色，对图像做反色处理，黑色的变白色，白色变黑色。

②剪切，点击剪切会在图像上面生成一个区域，该区域可以调整大小，选择合适的大小后再次点击

裁剪就可以对需要的区域裁剪出来。

③左右翻转

④垂直翻转

⑤复原，恢复成为最原始的图片

⑥导入，选择程序自动保存的文件，即可导入到程序当中进行操作。

⑦另存，对图像进行保存，同时保存明场图，暗场图，合成图。

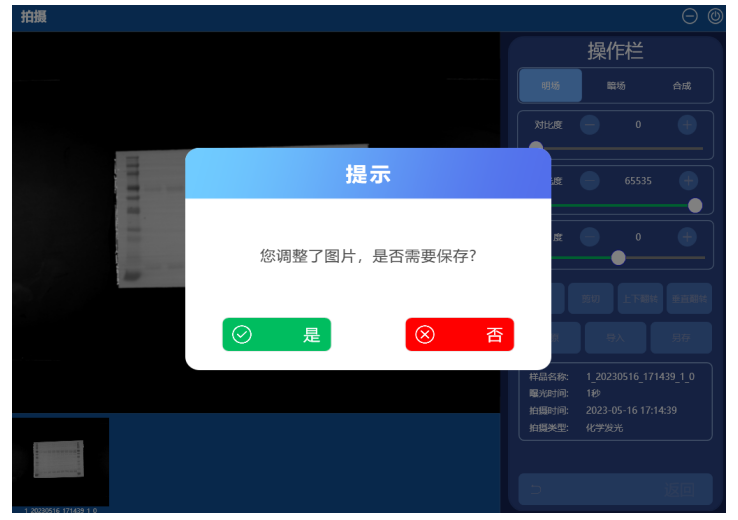

  在结果页面对图片做了处理，点击返回系统会提示用户是否保存图片。

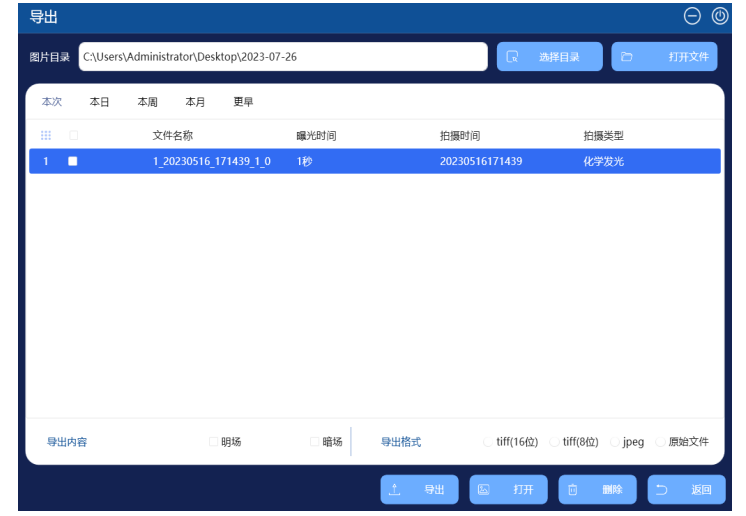

7.导出页面

①选择目录：选择系统自动保存的图片文件，即可将文件当中的内容以列表的形式显示到系统当中；

②打开文件：对选择的目录进行打开；

③导出：选择导出内容和选择导出的格式即可将图片进行导出；

④打开：在列表中选择相应的文件就可以打开并跳转到结果页面，在结果页面中可以对该图像进行

操作，同时也可以选择相应的文件双击也可以打开；

⑤删除：选择需要删除的图片文件，即可删除；

⑥返回：点击返回即可返回到预览页面。
