产品简介

YCG-W5000 PLUS多功能成像系统，既可实现化学发光成像，又可实现凝胶成像及切胶。

1、无论强弱信号，一次成像，就能获得WB结果；

弱信号，可以在原有成像基础上直接增加成像时间，继续成像

强信号，可以回调时间轴的成像时间内任意一张结果图片

2、支持同时拍10张膜，甚至更多膜，提高仪器使用效率，1台顶10台；

3、可以拍彩色Marker，灵敏度高，弱信号效果好；

4、Marker优化功能，可消除预染Marker与抗体非特异性结合的条带信号，也能调整过曝或不足的发光Marker信号;

5、源文件保存随时可调，实验后条带太粗或太细，可以随时通过源文件功能在电脑上调整到合适的结果；

6、蛋白凝胶成像功能：可以拍彩色和黑白的蛋白胶。彩色胶图，结果更直观；

7、核酸凝胶成像：标配标配 310/254/365 nm LED 紫外光源，满足EB、SerRed、SerBlue、GoldView、SYBRGreen 等常见核酸染料标记样本的成像需求。LED 紫外光源，照明更均匀，图像效果更好，使用寿命更长；

8、核酸凝胶切胶：标配紫外激光防护板，截止深度＞OD7，防护等级高，切胶更安全！
搭配ECL发光液套装（Y2172-200ML）,满足高中低不同浓度样本的曝光需求。体验更好WB成像过程，获得更好WB成像结果！！

WB灰度分析软件（YCG-W5000 PLUS)-Chemiluminescence_Imaging-3.3.7-win32-x64.exe

　　链接：WB灰度分析软件-Chemiluminescence_Imaging-3.3.7-win32-x64.exe

注意：下载安装时，请连接网络

技术参数及注意事项

注意：

1、禁止用手或尖锐异物触摸刮擦暗箱内部镜头镜片；

2、放置好实验样品后，需关闭好仪器翻门，避免外部光线进入暗箱内影响实验结果；

3、进行成像实验时，禁止晃动实验桌台或仪器，以免影响成像质量；

4、注意用电安全，禁止实验中拉扯电源线及搬运挪动仪器；

5、实验完毕，需清理干净暗箱内样品及实验残留物。

参数对比：

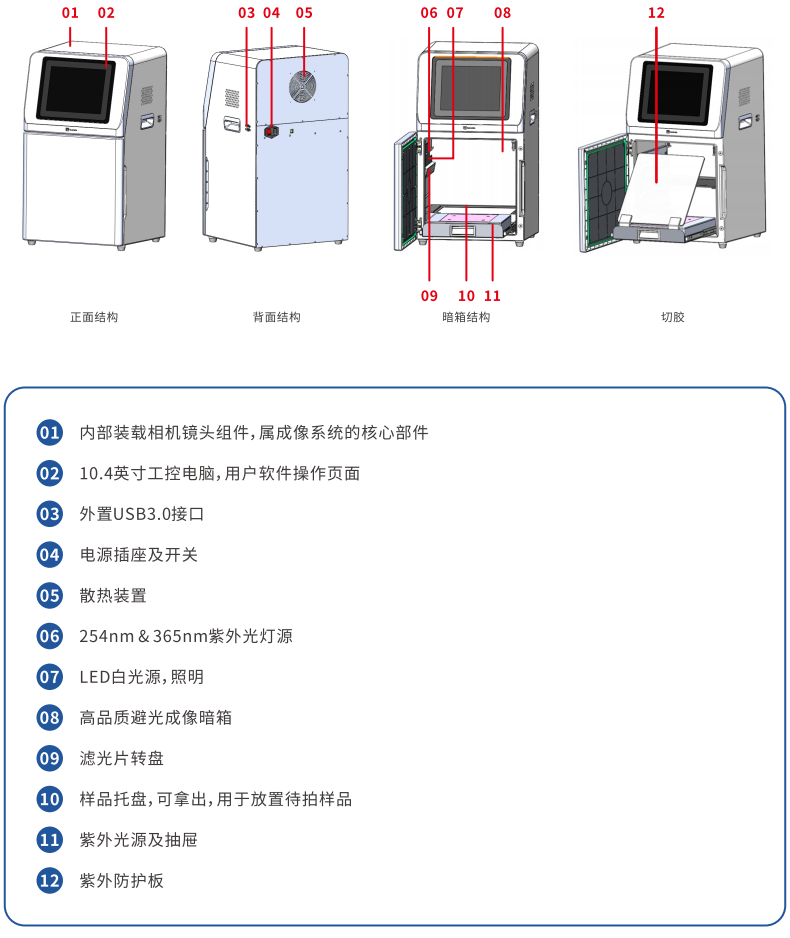

功能主体说明

使用操作规程

1、化学发光成像应用

1.1、开机

插好电源线，打开仪器背部电源开关，工控电脑随即启动。

1.2、放入样品

打开仪器门，拿出黑色样品托盘，将准备好的待测品放置于托盘上，再将托盘平置于仪器暗箱内的凹槽处，关闭仪器门。

1.3、加载化学发光应用软件

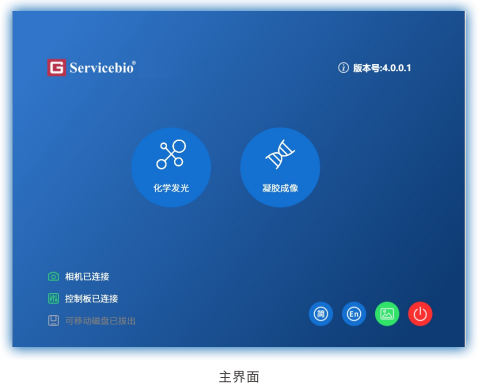

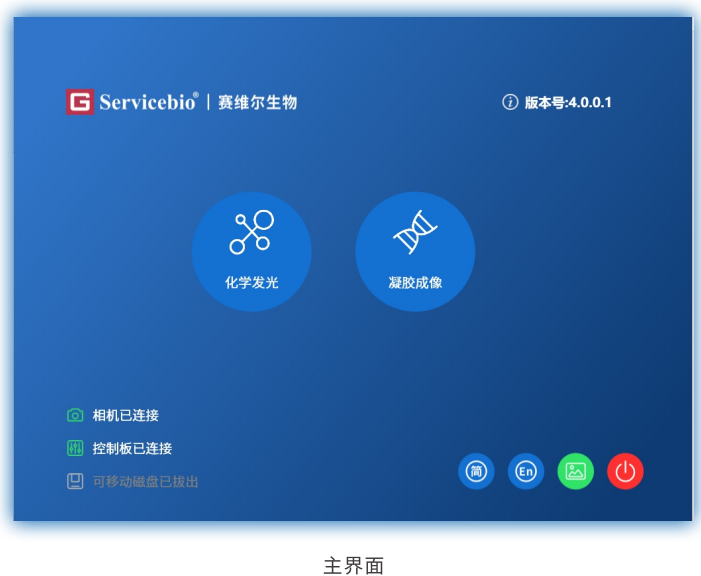

工控电脑启动后，自动加载化学发光应用软件，软件正常启动后会跳转到主界面。

左上部分显示公司Logo;

左下部分为状态栏，显示当前相机、控制板的连接状态，以及对插入可移动磁盘的检测；

右上部分显示软件版本号；

右下部分为简/繁切换按钮、英文切换按钮、导出页面按钮、关闭程序按钮；

中间图标点击“化学发光”后进入预览和拍摄页面。

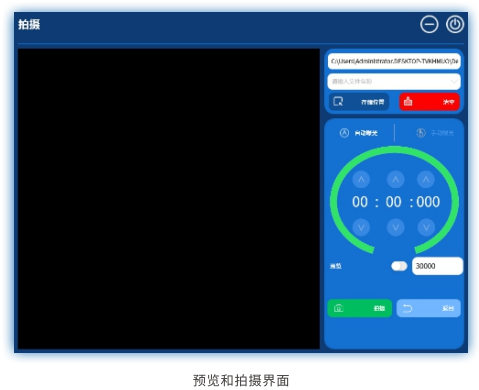

1.4、预览和拍摄界面

在预览页面需要输入实验结果存储的位置，文件名称作为可选输入，方便用户进行文件查找。

用户可以选择当前实验模式为手动曝光还是自动曝光，选择手动爆光需要输入曝光时间进行曝光，自动爆光则是算法推算出来一个最佳的曝光时间。

预览右侧可输入时间，单位是us,此时间也是明场图的曝光时间，点击预览开关开启预览，根据需要更改预览时间。

点击拍摄则会开始拍摄曝光，点击返回则返回到主界面。

1.5、拍摄流程

1.选择自动曝光/设置预览时间

自动曝光  智能曝光技术可快速确定最佳曝光时间。预览时可看见彩色marker,与最终曝光结果的明场图对应

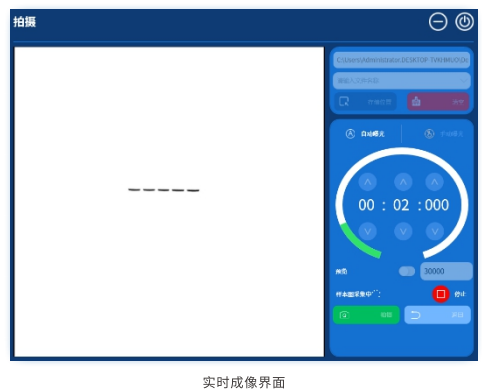

2.实时成像

点击拍摄开始曝光，左侧显示条带，右侧显示曝光时间的倒计时，随着倒计时，左侧条带实时成像。

实时成像  实时呈现曝光过程中样本信号的变化情况，掌握拍摄的每个细节。这一突破性的功能不仅提高了拍摄效率，也极大地增强了用户的互动体验。

在实时成像过程中，条带中过曝的区域会显示为红色，如果判断条带已能满足要求，则可以点击右下角的停止，提前结束曝光。

3.时间成像/时间累加

曝光结束，自动进入结果页面，可以对拍摄结果进行调整。

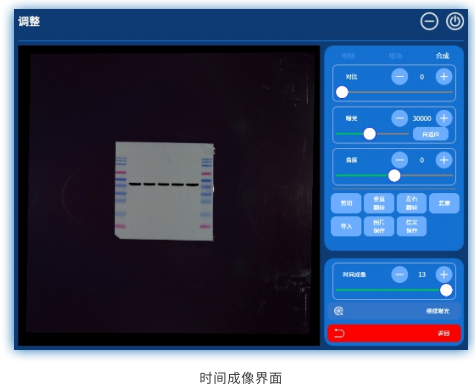

时间成像  通过精准回溯调整，用户可以选择该曝光时间内的任意一帧图像作为最后的输出结果。

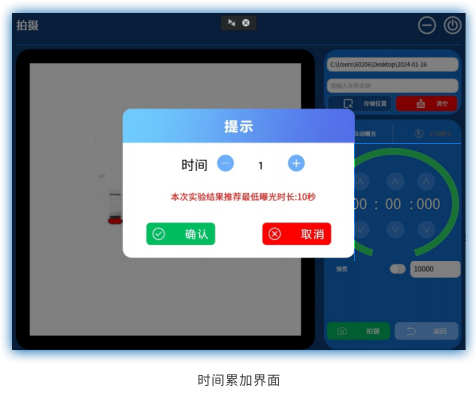

时间累加  即使在曝光结束后，用户还可以选择继续曝光，让样本在已曝光时间的基础上获得额外的曝光效果。点击继续曝光时，提示最短曝光时间，设置的时间需要大于此时间；若设置短于此时间，则实际曝光时间为此提示的最短曝光时间。

4.图像调整/结果保存

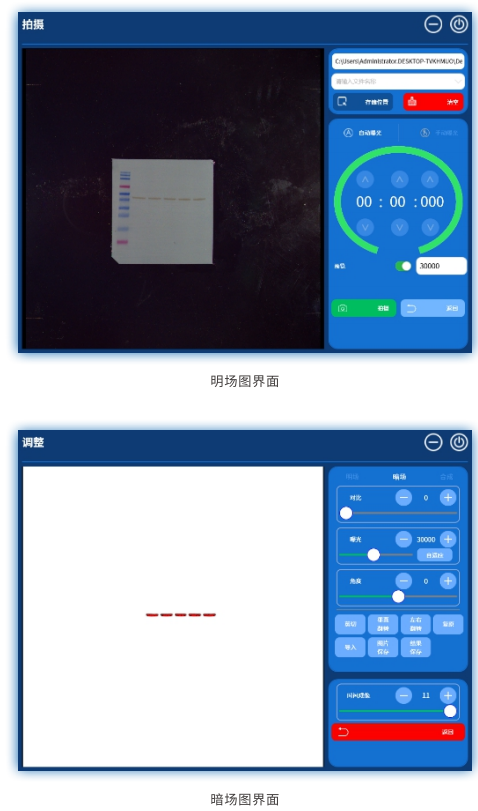

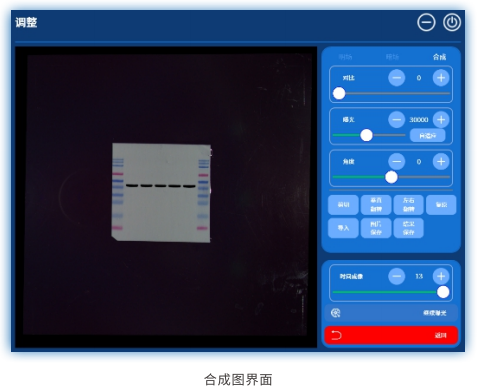

通过自动曝光、继续曝光、时间成像获得满足要求的图像后，可以在结果页面调整明场图、暗场图、合成图。

对比  调节明场图明暗

曝光  调节暗场图深浅，点击自适应可推荐最合适的值

角度  旋转图像

反色  对图像做反色处理，黑色的变白色，白色变黑色

剪切  点击剪切会在图像上面生成一个区域，该区域可以调整大小，选择合适的大小后再次点击裁剪就可以对需要的区域裁剪出来

垂直翻转  点击后图像上下翻转

左右翻转  点击后图像左右翻转

复原  恢复成为最原始的图片

导入  选择程序自动保存的文件，即可导入到程序当中进行操作

图片保存  对图像进行保存，同时保存明场图，暗场图，合成图

结果保存  保存调整后的图像加密文件

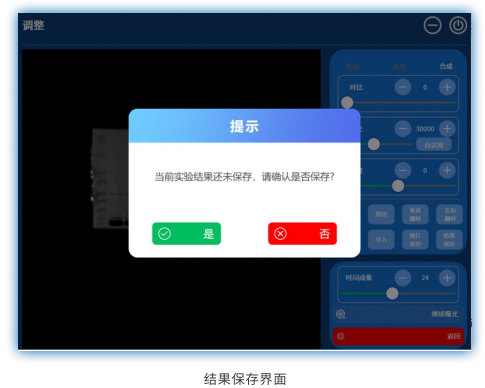

如果在结果页面对图片做了处理，点击返回时系统会提示用户是否保存图片。

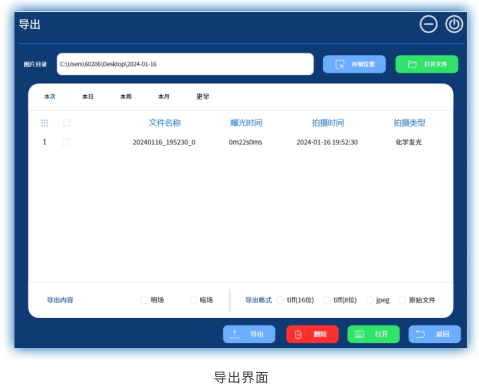

1.6、导出界面

存储位置  选择系统自动保存的图片文件位置，即可将文件当中的内容以列表的形式显示到系统当中

打开文件  对选择的目录进行打开

导出  选择导出内容和选择导出的格式即可将图片进行导出

删除  选择需要删除的图片文件，即可删除

打开  在列表中选择相应的文件就可以打开并跳转到结果页面，在结果页面中可以对该图像进行操作，同时也可以选择相应的文件双击也可以打开

返回  点击返回即可返回到主页面

2、凝胶成像应用

2.1、开机

插好电源线，打开仪器背部电源开关，工控电脑随即启动。

2.2、放入样品

核酸胶  打开仪器门，将样品放置于紫外光源模块的紫外透射玻璃上，紫外玻璃表面有放置样品位置范围的标志。

蛋白胶  打开仪器门，拿出白色样品托盘，将准备好的待测品放置于托盘上，再将托盘平置于仪器暗箱内的凹槽处，关闭仪器门。

2.3、加载应用软件

工控电脑启动后，自动加载化学发光应用软件，软件正常启动后会跳转到主界面。

左上部分显示公司Logo;

左下部分为状态栏，显示当前相机、控制板的连接状态，以及对插入可移动磁盘的检测；

右上部分显示软件版本号；

右下部分为简/繁切换按钮、英文切换按钮、导出页面按钮、关闭程序按钮；

中间图标点击“凝胶成像”后进入预览和拍摄页面。

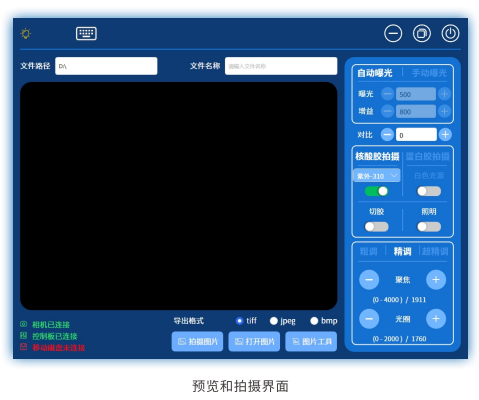

2.4、预览和拍摄界面

预览和拍摄页面包含状态显示信息、相机设置、镜头设置、模式设置以及图片保存和裁剪等。

上面一栏分别为紫外光源状态指示、键盘打开按钮、最小化、窗口还原、退出凝胶成像；文件路径输入保存图片的位置，文件名称输入保存图片的名称。

中间窗口显示相机实时拍摄的图片。

下面一栏分别为相机/控制板/移动磁盘连接状态显示信息、保存图片的格式选择(tiff/jpeg/bmp)、保存图片按钮、打开图片路径、图片裁剪按钮。

右侧栏为相机设置、模式设置、镜头设置区域，具体介绍如下：

自动曝光 自动曝光模式，相机自动调节曝光时间和增益

手动曝光 手动曝光模式，手动设置曝光时间和增益

曝光 设置相机曝光时间，单位S,手动增加曝光时间图像更亮

增益 设置增益值，手动设置的范围100%~5000%，提高增益会同时提升信号和噪声，不宜设置太大

对比 对比度调节，范围-100~100，默认值为0

核酸胶拍摄 点击则自动打开紫外光源，只有在关门的情况下可以操作.可以下拉310/254/365nm不同紫外波长的光拍摄

紫外-310 打开/关闭紫外光源，只有在关门的情况下可以操作打开/关闭，用于拍摄核酸胶模式

切胶 打开/关闭切胶模式，只有在开门的情况下可以操作打开/关闭，当打开切胶，紫外光源也会自动打开，用于切胶，打开切胶前需先放置紫外防护板

蛋白胶拍摄 点击则自动打开白光LED灯条，滤光片升起，可拍摄蛋白胶彩色图片

白色光源 打开/关闭照明LED,用于拍摄蛋白胶模式

照明 打开/关闭照明LED,观察暗箱内情况，在核酸胶拍摄/蛋白胶拍摄都可操作

调节模式 选择电动镜头的调焦和光圈调节幅度

粗调 调节步幅较大，聚焦调节步幅400，光圈调节步幅200，当图像完全模糊时，粗调可快速将图像调到相对清晰

精调 调节步幅居中，聚焦调节步幅100，光圈调节步幅50，粗调后使用精调可将图像调到更清晰

超精调 调节步幅较小，聚焦调节步幅25，光圈调节步幅10，可将图像调到最清晰状态

聚焦 通过“-”和“+”按钮调节图像清晰度

光圈 通过“-”和“+”按钮调节图像明暗

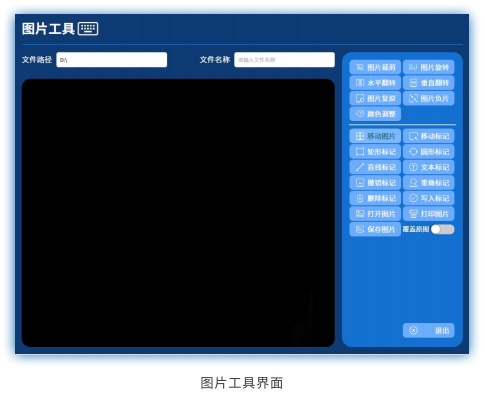

图片工具界面主要包括图片操作和标记工具。

1.图片操作为：图片裁剪/图片旋转/水平翻转/垂直翻转/图片复原/图片负片/颜色调整

图片裁剪 点击图片裁剪按钮，将图片中感兴趣的范围框选，双击图片，即可将框选的图片裁剪出来

图片旋转 点击图片旋转按钮，在图片中划一条红色旋转线，图片将随着红色旋转线进行旋转

水平翻转 点击水平翻转按钮，图片将进行水平翻转

垂直翻转 点击垂直翻转按钮，图片将进行垂直翻转

图片复原 如果对之前图片操作不满意，则点击图片复原按钮，将图片复原到最初的状态

图片负片 图片的颜色黑白对调

颜色调整 调节图片的明亮度、对比度、灰度

2.标记工具为：移动图片/移动标记/矩形标记/圆形标记/直线标记/文本标记/撤销标记/重做标记/删除标记/写入标记/打开图片/打印图片/保存图片/覆盖原图

移动图片 用于移动，缩放整张图片。按住鼠标左键，拖动整体图片移动。此状态下，滚动鼠标滚轮，可对图片进行缩放

移动标记 用于移动在图片中的矩形，圆形，直线，文字标记。按下鼠标左键，拖动目标标记移动。此状态下，滚动鼠标滚轮，可对图片进行缩放

矩形标记 在图片中绘制矩形。按下鼠标左键为矩形起点，并拖动鼠标，鼠标左键抬起则确定矩形终点

圆形标记 在图片中绘制圆形/椭圆。按下鼠标左键为圆形起点，并拖动鼠标，鼠标左键抬起则确定圆形终点

直线标记 在图片中绘制直线。按下鼠标左键为直线起点，并拖动鼠标，鼠标左键抬起则确定直线终点

文本标记 在图片添加文本框，并输入文字。点击文本工具按钮，会在软件下端出现文本编辑框，在编辑框中输入文字即可。文字输入完毕后，可以用鼠标在图片中按下文字拖动

撤销标记 点击后撤销上一步做的标记

重做标记 点击后重做上一步做的标记

删除标记 “工具移动”模式下，选中需要删除的标记，点击删除工具，将选中的标记删除

写入标记 当图片标记完毕后，需要将标记写入到图片中，是标记和图片融合，则选择写入标记。此时的图片可以用电脑自带的图片软件看到标记，不可再用软件编辑标记

打开图片 用于打开图片，有标记的图片将会再图片中显示标记

打印图片 点击后弹出系统自带的打印页面，选择已连接仪器的打印机打印图片

保存图片 当图片标记完毕，将图片保存，但是此时图片不会将标记融合到图片中。此时保存的标记只有用软件打开才可以看到

覆盖原图 开启的状态下，保存图片会覆盖原来的图片

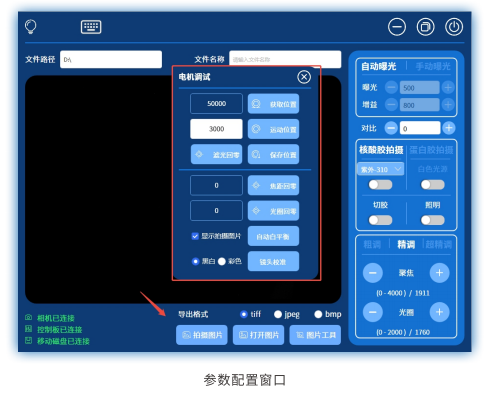

点击导出格式左边空白处，弹出参数配置窗口，实验人员可以操作：显示拍摄图片/自动白平衡/黑白&彩色/镜头校准。

显示拍摄图片勾选状态下，拍摄图片后会自动跳转到图片工具页面，方便编辑图片；不勾选状态下，拍摄图片后停留在预览页面，方便继续拍摄

自动白平衡蛋白胶模式下使用，如果蛋白胶拍摄颜色不对，将白色样品托盘上的样品拿走只留托盘，点击后对相机做白平衡

黑白/彩色蛋白胶模式下使用，勾选黑白则显示黑白蛋白胶图片，勾选彩色则显示彩色蛋白胶图片

镜头校准点击后镜头调节下的数值归零，方便调节镜头时知道调节了多少步幅
