产品简介

YCG-W5000多功能成像系统，既可实现化学发光成像，又可实现凝胶成像及切胶。

1、无论强弱信号，一次成像，就能获得WB结果；

弱信号，可以在原有成像基础上直接增加成像时间，继续成像

强信号，可以回调时间轴得成像时间内任意一张结果图片

2、支持同时拍10张膜，甚至更多膜，提高仪器使用效率，1台顶10台；

3、源文件保存随时可调，实验后条带太粗或太细，可以随时通过源文件功能在电脑上调整到合适的结果！

搭配ECL发光液套装（Y2172-200ML）,满足高中低不同浓度样本的曝光需求。体验更好WB成像过程，获得更好WB成像结果！

WB灰度分析软件（YCG-W5000)-Chemiluminescence_Imaging-3.3.6-beta.6-beta-win32-x64-setup.exe

　　链接：WB灰度分析软件-Chemiluminescence_Imaging-3.3.6-beta.6-beta-win32-x64-setup.exe

注意：下载安装时，请连接网络

技术参数及注意事项

注意：

1、禁止用手或尖锐异物触摸刮擦暗箱内部镜头镜片；

2、放置好实验样品后，需关闭好仪器翻门，避免外部光线进入暗箱内影响实验结果；

3、进行成像实验时，禁止晃动实验桌台或仪器，以免影响成像质量；

4、注意用电安全，禁止实验中拉扯电源线及搬运挪动仪器；

5、实验完毕，需清理干净暗箱内样品及实验残留物。

参数对比：

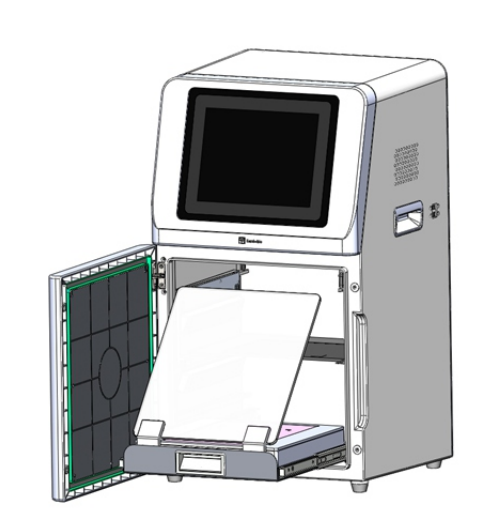

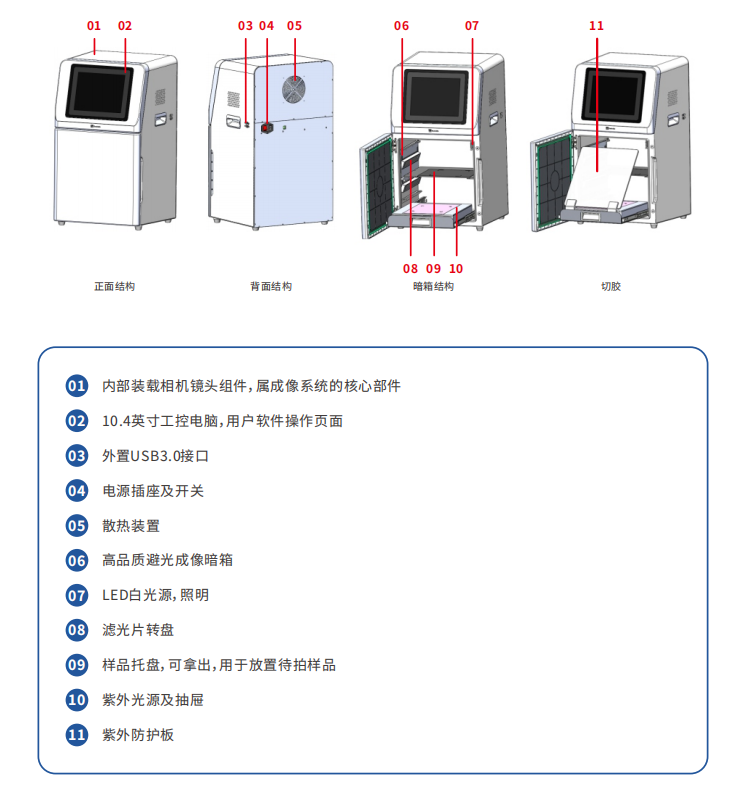

功能主体说明

使用操作规程

1、化学发光成像应用

1.1、开机

插好电源线，打开仪器背部电源开关，工控电脑随即启动。

1.2、放入样品

打开仪器门，拿出样品托盘，将准备好的待测品放置于托盘上，再将托盘平置于仪器暗箱内的凹槽处，关闭仪器门。

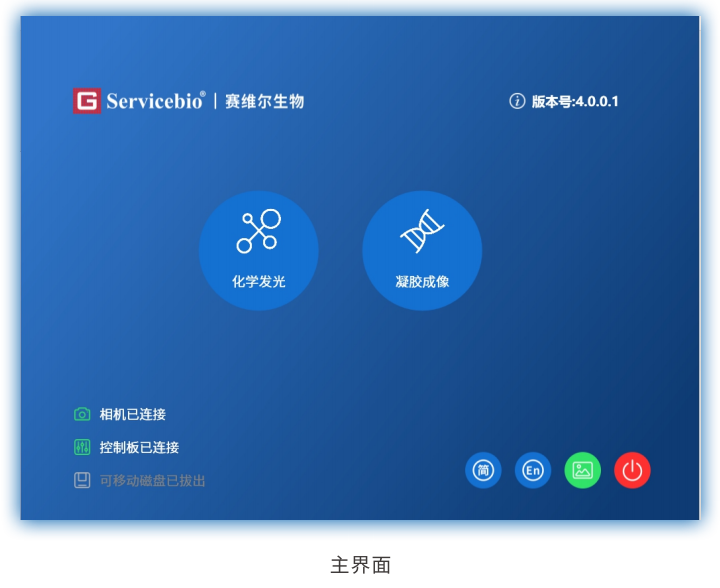

1.3、加载化学发光应用软件

工控电脑启动后，自动加载化学发光应用软件，软件正常启动后会跳转到主界面。

左上部分显示公司Logo;

左下部分为状态栏，显示当前相机、控制板的连接状态，以及对插入可移动磁盘的检测；

右上部分显示软件版本号；

右下部分为简/繁切换按钮、英文切换按钮、导出页面按钮、关闭程序按钮；

中间图标点击“化学发光”后进入预览和拍摄页面。

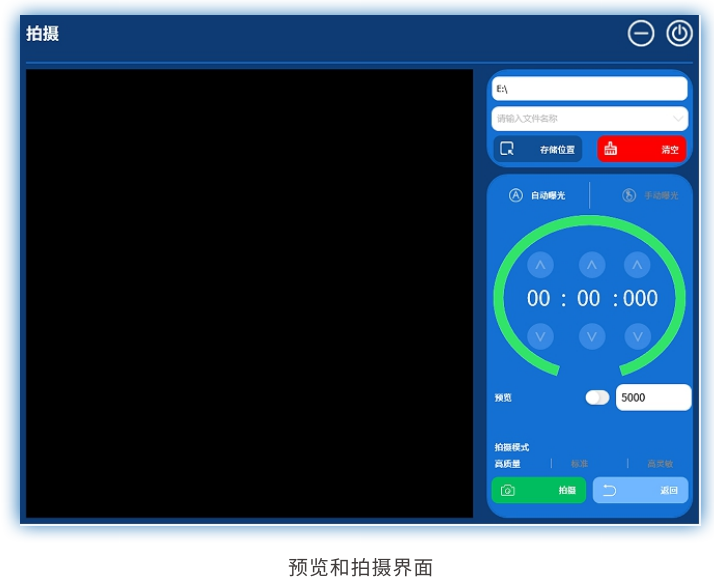

1.4、预览和拍摄界面

在预览页面需要输入实验结果存储的位置，文件名称作为可选输入，方便用户进行文件查找。

用户可以选择当前实验模式为手动曝光还是自动曝光，选择手动爆光需要输入曝光时间进行曝光，自动爆光则是算法推算出来一个最佳的曝光时间。

预览右侧可输入时间，单位是us,此时间也是明场图的曝光时间，点击预览开关开启预览，根据需要更改预览时间。

拍摄模式  高质量、标准、高灵敏，可以根据需要选择一种模式拍摄，高质量模式拍出的图像质量最好，标准模式兼顾了图像质量和拍摄时间，高灵敏模式的拍摄时间最短。

点击拍摄则会开始拍摄曝光，点击返回则返回到主界面。

1.5、拍摄流程

1.选择自动曝光/设置预览时间（默认选择高质量模式）

自动曝光  智能曝光技术可快速确定最佳曝光时间。

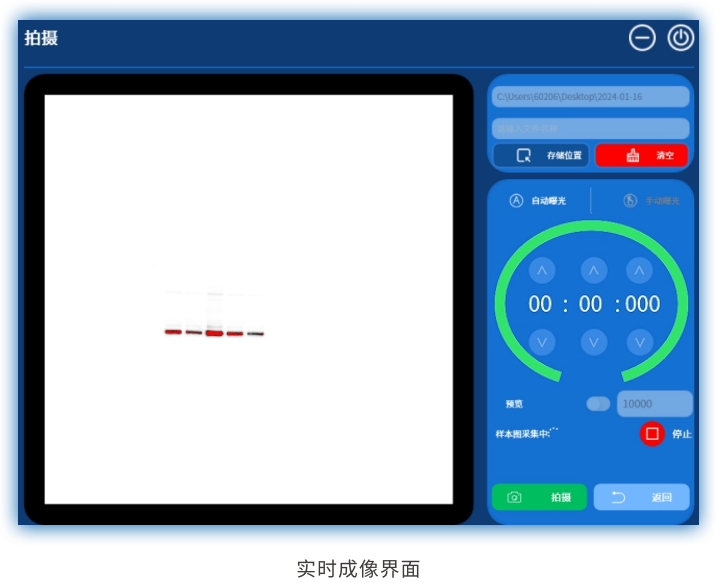

2.实时成像

点击拍摄开始曝光，左侧显示条带，右侧显示曝光时间的倒计时，随着倒计时，左侧条带实时成像。

实时成像  实时呈现曝光过程中样本信号的变化情况，掌握拍摄的每个细节。这一突破性的功能不仅提高了拍摄效率，也极大地增强了用户的互动体验。

在实时成像过程中，条带中过曝的区域会显示为红色，如果判断条带已能满足要求，则可以点击右下角的停止，提前结束曝光。

3.时间成像/时间累加

曝光结束，自动进入结果页面，可以对拍摄结果进行调整。

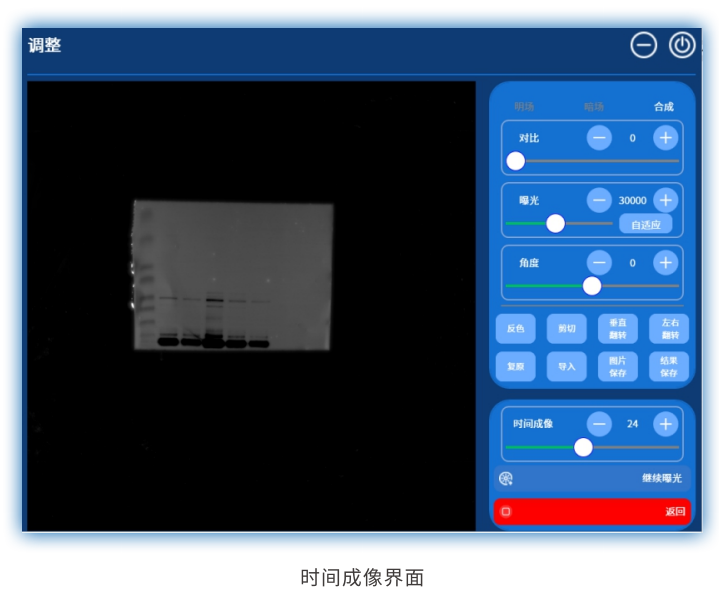

时间成像  通过精准回溯调整，用户可以选择该曝光时间内的任意一帧图像作为最后的输出结果。

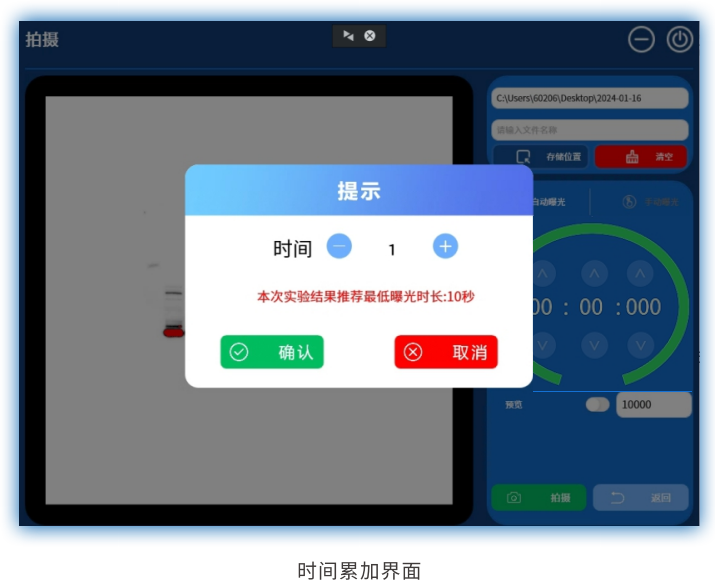

时间累加  即使在曝光结束后，用户还可以选择继续曝光，让样本在已曝光时间的基础上获得额外的曝光效果。点击继续曝光时，提示最短曝光时间，设置的时间需要大于此时间；若设置短于此时间，则实际曝光时间为此提示的最短曝光时间。

4.图像调整/结果保存

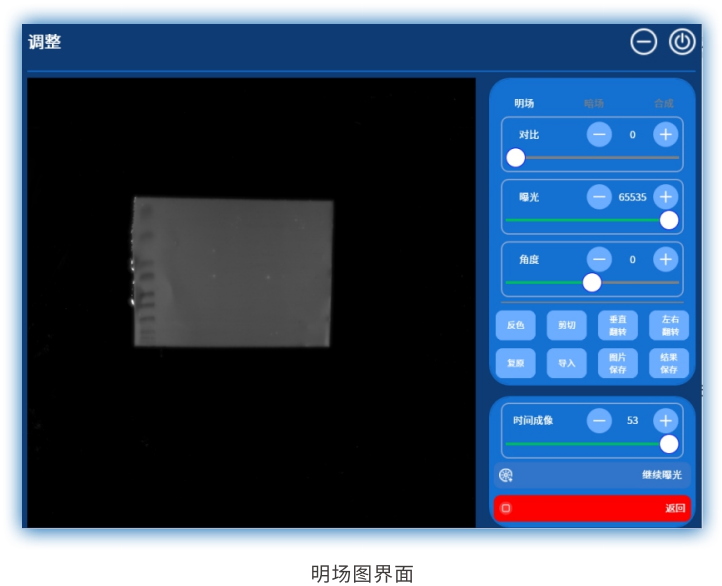

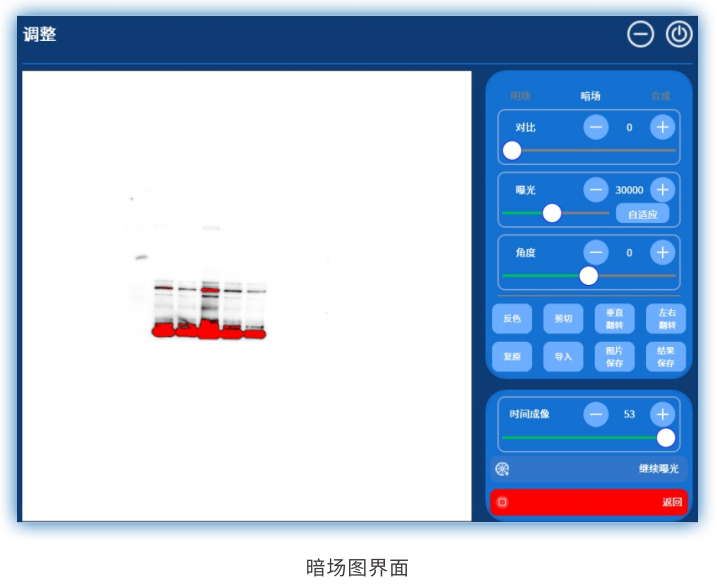

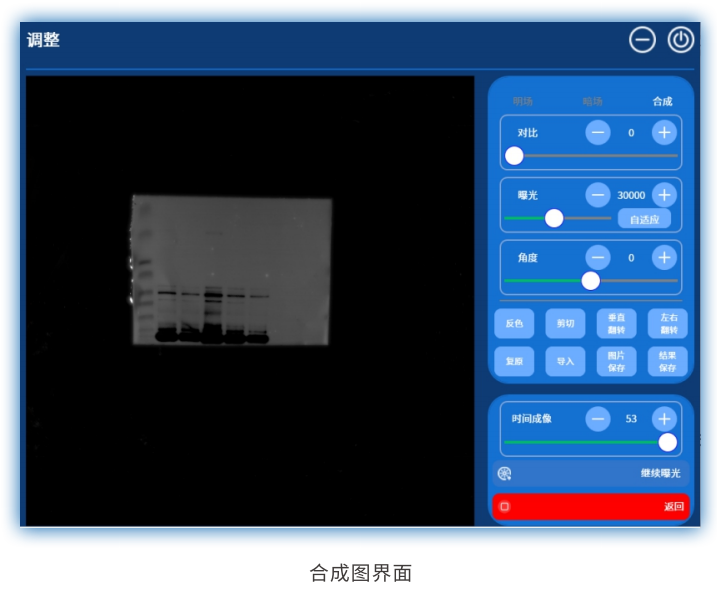

通过自动曝光、继续曝光、时间成像获得满足要求的图像后，可以在结果页面调整明场图、暗场图、合成图。

对比  调节明场图明暗

曝光  调节暗场图深浅，点击自适应可推荐最合适的值

角度  旋转图像

反色  对图像做反色处理，黑色的变白色，白色变黑色

剪切  点击剪切会在图像上面生成一个区域，该区域可以调整大小，选择合适的大小后再次点击裁剪就可以对需要的区域裁剪出来

垂直翻转  点击后图像上下翻转

左右翻转  点击后图像左右翻转

复原  恢复成为最原始的图片

导入  选择程序自动保存的文件，即可导入到程序当中进行操作

图片保存  对图像进行保存，同时保存明场图，暗场图，合成图

结果保存  保存调整后的图像加密文件

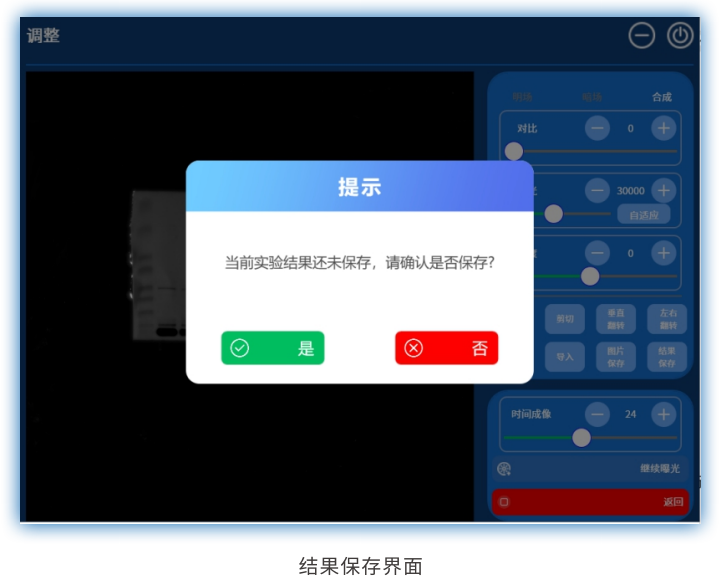

如果在结果页面对图片做了处理，点击返回时系统会提示用户是否保存图片。

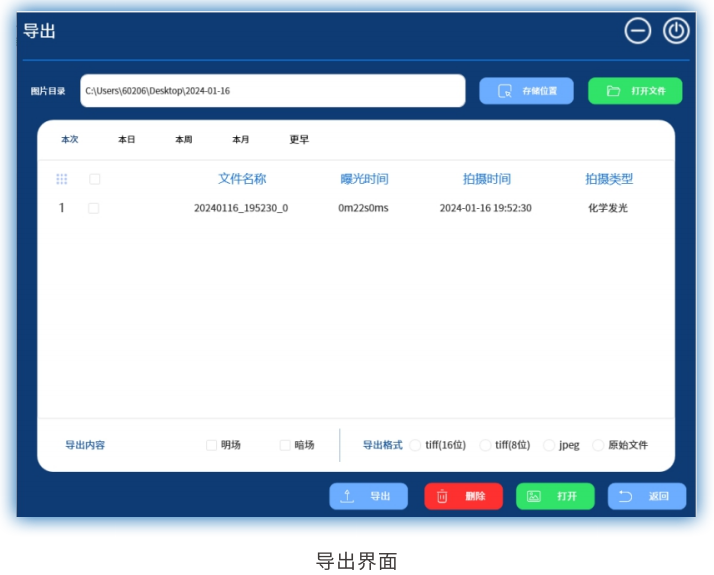

1.6、导出界面

存储位置  选择系统自动保存的图片文件位置，即可将文件当中的内容以列表的形式显示到系统当中

打开文件  对选择的目录进行打开

导出  选择导出内容和选择导出的格式即可将图片进行导出

删除  选择需要删除的图片文件，即可删除

打开  在列表中选择相应的文件就可以打开并跳转到结果页面，在结果页面中可以对该图像进行操作，同时也可以选择相应的文件双击也可以打开

返回  点击返回即可返回到主页面

2、凝胶成像应用

2.1、开机

插好电源线，打开仪器背部电源开关，工控电脑随即启动。

2.2、放入样品

蛋白胶  打开仪器门，拿出白色样品托盘，将准备好的待测品放置于托盘上，再将托盘平置于仪器暗箱内的凹槽处，关闭仪器门。

核酸胶  打开仪器门，将样品放置于紫外光源模块的紫外透射玻璃上，紫外玻璃表面有放置样品位置范围的标志。

2.3、加载化学发光应用软件

工控电脑启动后，自动加载化学发光应用软件，软件正常启动后会跳转到主界面。

左上部分显示公司Logo;

左下部分为状态栏，显示当前相机、控制板的连接状态，以及对插入可移动磁盘的检测；

右上部分显示软件版本号；

右下部分为简/繁切换按钮、英文切换按钮、导出页面按钮、关闭程序按钮；

中间图标点击“凝胶成像”后进入预览和拍摄页面。

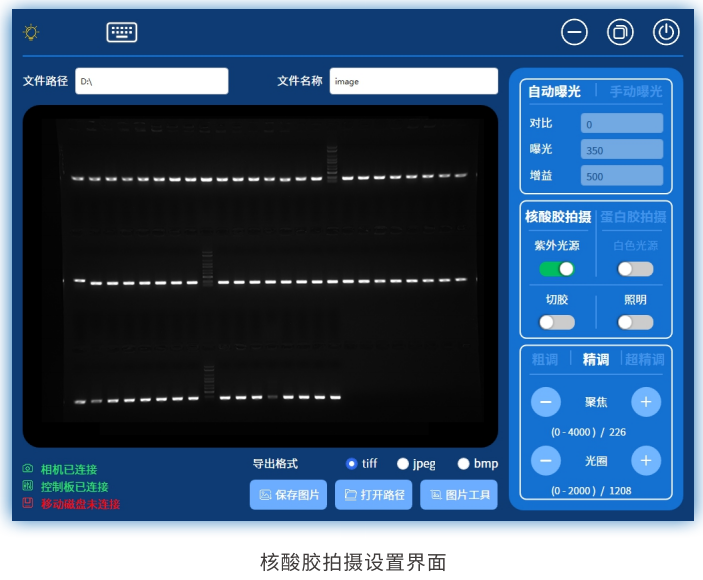

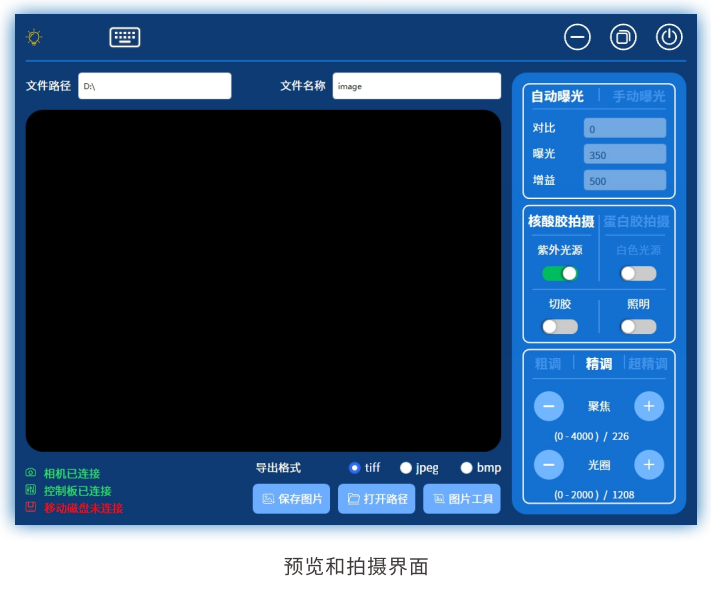

2.4、预览和拍摄界面

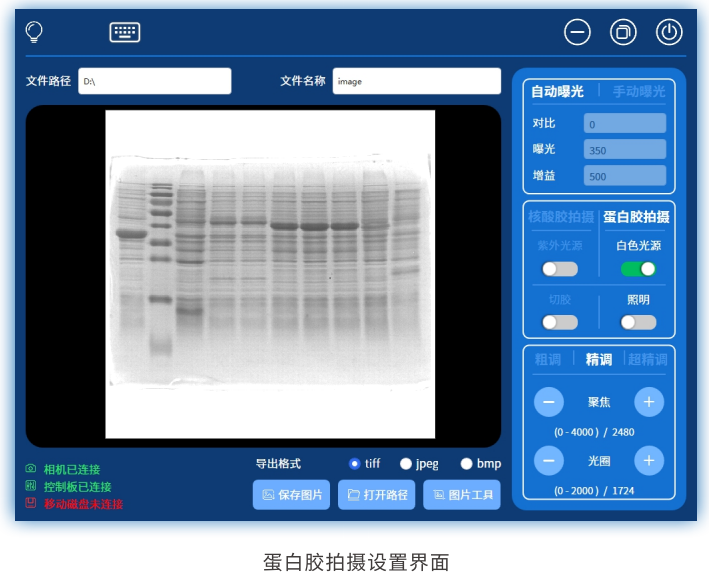

预览和拍摄页面包含状态显示信息、相机设置、镜头设置、模式设置以及图片保存和裁剪等。

上面一栏分别为紫外光源状态指示、键盘打开按钮、最小化、窗口还原、退出凝胶成像；文件路径输入保存图片的位置，文件名称输入保存图片的名称。

中间窗口显示相机实时拍摄的图片。

下面一栏分别为相机/控制板/移动磁盘连接状态显示信息、保存图片的格式选择(tiff/jpeg/bmp)、保存图片按钮、打开图片路径、图片裁剪按钮。

右侧栏为相机设置、模式设置、镜头设置区域，具体介绍如下：

自动曝光 自动曝光模式，相机自动调节曝光时间和增益

手动曝光 手动曝光模式，手动设置曝光时间和增益

对比 对比度调节，范围-100~100，默认值为0，值增加则图像对比度提高

曝光 设置曝光时间，单位ms,默认时间350ms,时间增加则图像更亮

增益 设置增益值，默认值为500%，范围100%~5000%，增益提高则图像更亮

核酸胶拍摄 点击则自动打开紫外光源，只有在关门的情况下可以操作

紫外光源 打开/关闭紫外光源，只有在关门的情况下可以操作打开/关闭，用于拍摄核酸胶模式

蛋白胶拍摄 点击则自动打开白色光源

白色光源 打开/关闭照明LED,用于拍摄蛋白胶模式

照明 打开/关闭照明LED,观察暗箱内情况

切胶 打开/关闭切胶模式，只有在开门的情况下可以操作打开/关闭，当打开切胶，紫外光源也会自动打开，用于切胶，打开切胶前需先放置紫外防护板

调节模式 选择电动镜头的调焦和光圈调节幅度

粗调 调节步幅较大，聚焦调节步幅500，光圈调节步幅200，当图像完全模糊时，粗调可快速将图像调到相对清晰

精调 调节步幅居中，聚焦调节步幅100，光圈调节步幅100，粗调后使用精调可将图像调到更清晰

超精调 调节步幅较小，聚焦调节步幅50，光圈调节步幅5，可将图像调到最清晰状态

聚焦 通过“-”和“+”按钮调节图像清晰度

光圈 通过“-”和“+”按钮调节图像明暗

2.5、拍摄流程

1. 选择自动曝光，对比默认为0，曝光默认为350，增益默认为500：

2. 核酸胶：点击核酸胶拍摄，紫外光源打开，则窗口可以看到条带；

    蛋白胶：点击蛋白胶拍摄，明场光源打开，则窗口可以看到条带；

3. 调节聚焦，使得条带最清晰；

4. 光圈步数默认1700，可根据需要调节，不建议调太大或太小，建议在1500-1900范围调节，光圈主要用于调节条带亮度；如果光圈调节无法获得需要的条带亮度，则设置手动曝光，并设置曝光时间，可以大幅度的改变亮度；

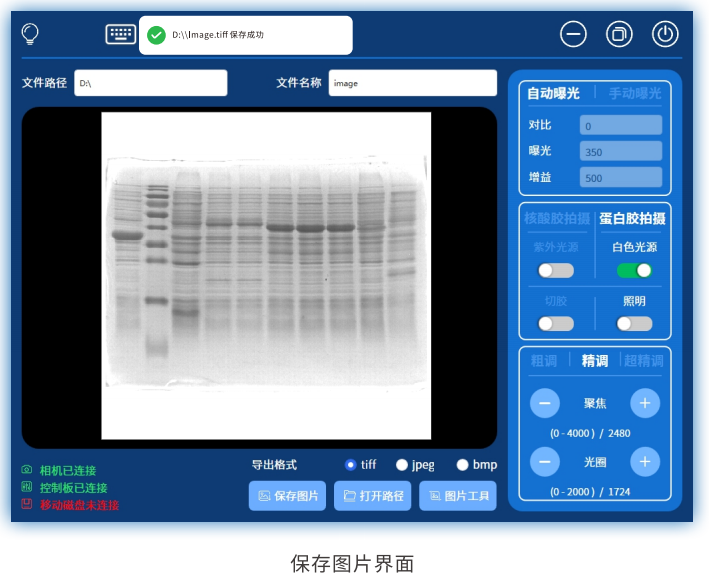

5. 输入文件路径和文件名称，点击保存图片，则保存当前图片；

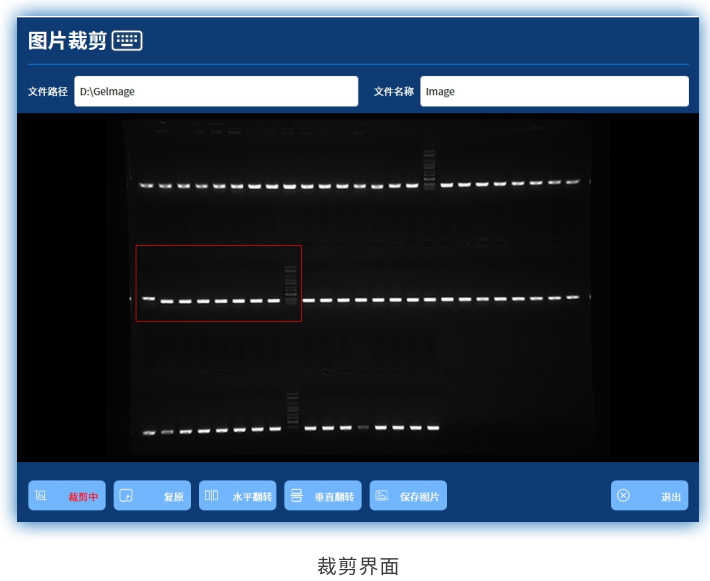

6. 如果仅需要部分条带，则点击图片裁剪，进入图片裁剪界面，在所需条带左上角滑动屏幕到其右下角，出现一个框定条带的红框，双击红框内任何位置，则条带放大到整个窗口。

水平翻转和垂直翻转可以沿水平方向和垂直方向翻转条带，复原可使条带回到翻转前的状态。

条带调节到所需状态后，输入文件路径和文件名称，点击保存图片则保存了当前图片。

点击退出回到预览和拍摄界面。

2.6、切胶

1. 打开仪器门，紫外光源自动关闭；

2. 抽出紫外光源的抽屉，将紫外防护板斜搭在抽屉和仪器上，隔绝人眼和紫外光源；

3. 点击切胶，紫外光源打开，此时能观察到核酸胶的条带，实行切胶动作。
