产品简介

聚合酶链式反应（YCR）已经成为分子生物学最重要的发现之一，该技术大大加速了基因的发现率，促使相关的一些关键技术更容易实现和重现。

本仪器为 YCR 及其他热循环技术的应用提供了有力支持。本仪器采用半导体制冷器件驱动的加热和冷却系统，确保其高速的热循环性能。关于该系统模块的温度性能详见“参数与性能”一节，仪器出厂前均依据企标进行了测试，以确保可靠和可重复的实验结果。

本仪器设计有热盖。当热盖正确启用时可不必再在样品上覆盖一层矿物油来避免蒸发，应该保证在仪器运行的全程都保持热盖的闭合。本热盖设计为可自我调节可适应各种规格的 YCR 管或 YCR 板（不包括全裙板）。

本仪器提供两种控温模式：

 Tube-基于输入的样品反应体系控制输出，通过实验得出的实际样品温度。

 Block-基于使用的实际模块温度输出。

本仪器使用基于触摸屏的友好的人机交互界面，并提供图形化的软件编辑界面，支持智能编程，并且对于每次运行过程中的操作，在程序运行结束时会给出简要报告。本仪器支持系统自检。

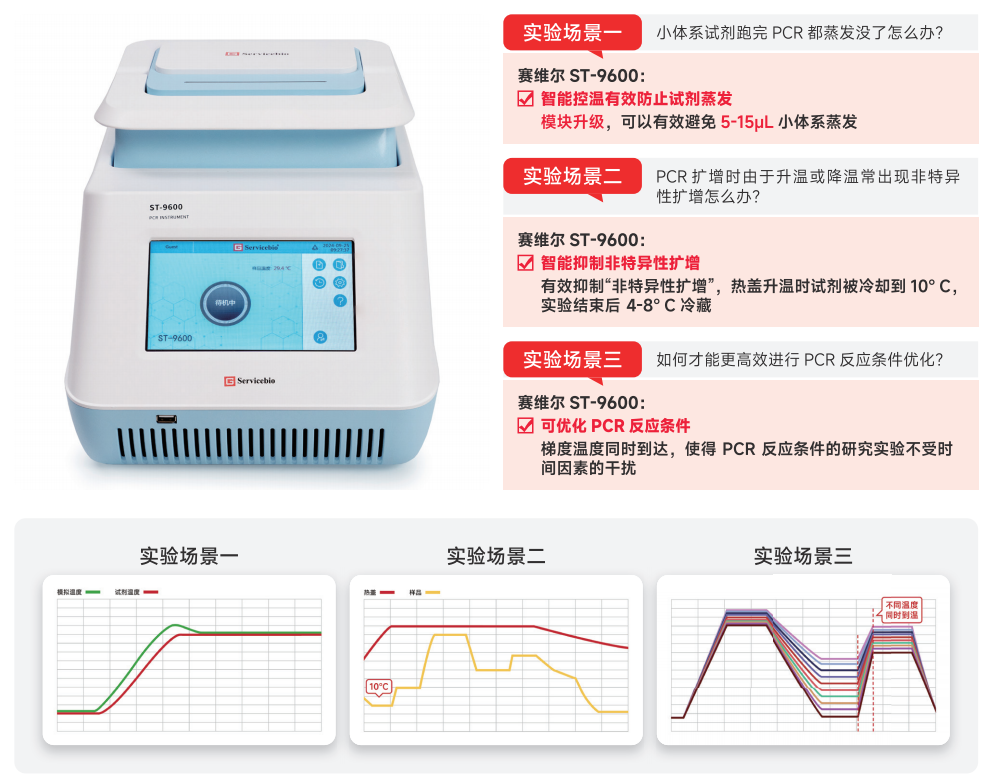

产品特点

1、智能抑制非特异性扩增；

2、可设置梯度温度，优化 YCR 反应条件；

3、智能控温有效防止试剂蒸发；

4、触屏编辑，简单直观

产品参数

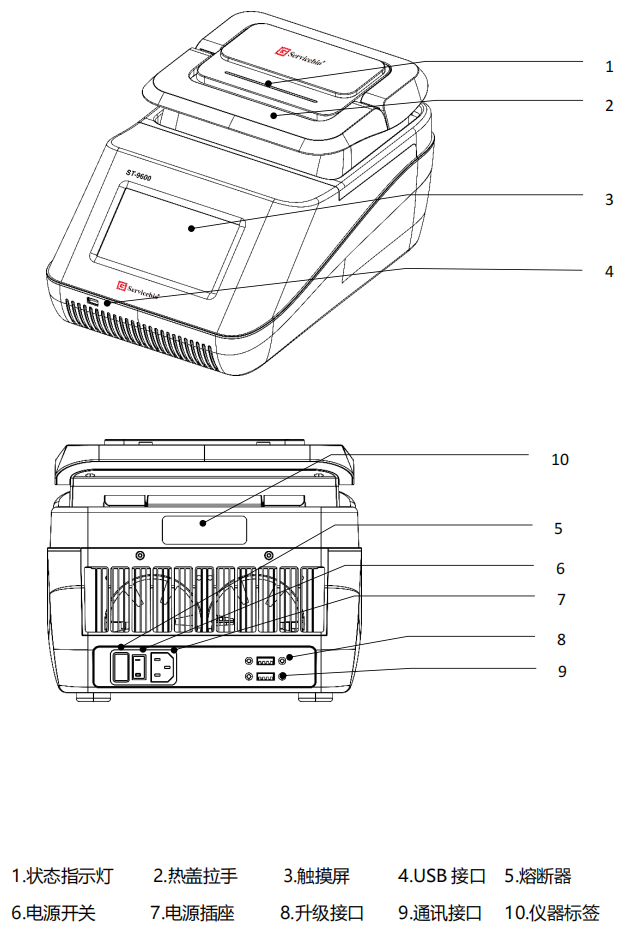

仪器描述

操作说明

一、开机自检

将仪器热盖提手上拉，确认模块与热盖间无异物，合上热盖但提手不下压，保持热盖为非锁定状态。

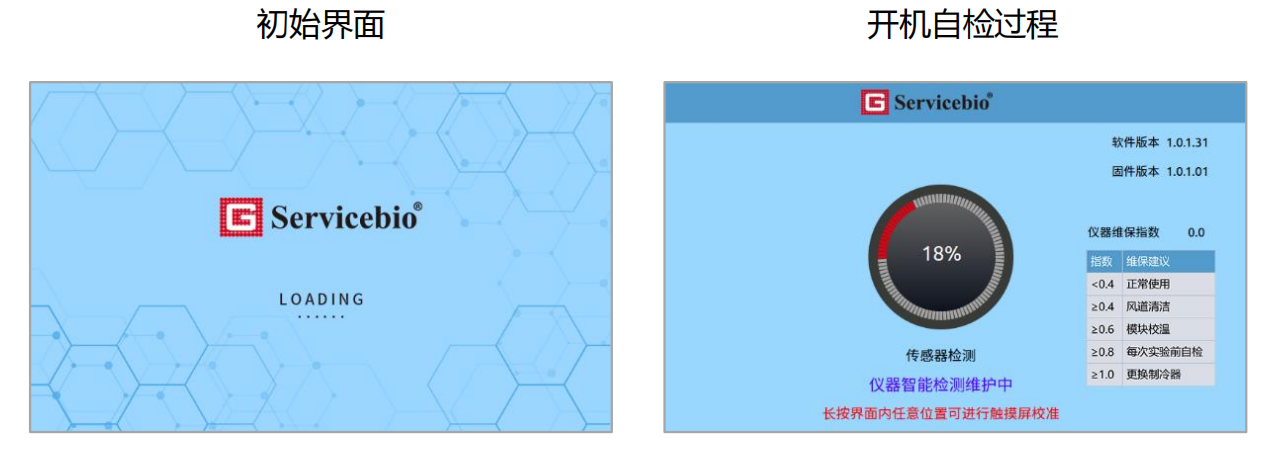

打开仪器后方的电源开关后，扩增仪屏幕将出现初始界面，界面中间显示“Starting”，热盖顶部的蓝色指示灯将会点亮，几秒钟后系统会进入自检模式，屏幕显示“自检”出现自检进度条，仪器开始进行自检。同时，界面右边会出现仪器当前的软件版本号、固件版本号、 仪器维保指数等信息。

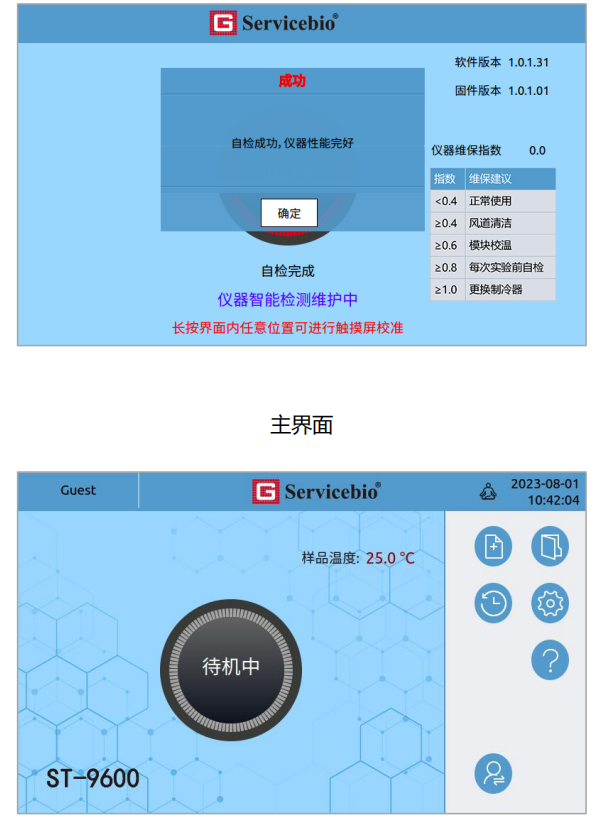

整个自检过程大约需要 1 分钟，请耐心等候。在自检过程中如果仪器有故障，则会显示错误报告，请记录提示信息和故障发生时的状态，立即与一科联系。若自检没有发现故障，屏幕上会出现提示自检成功的弹窗，按弹窗下方的“确定”键后将随后进入主界面，同时仪器会发出“嘀嘀嘀”的声音（如未按“确定”键将在 5s 后自动进入主界面）。

在仪器自检时可以进行仪器显示屏触摸点校准，长按界面内任意位置约 10s 后界面上方会出现“自检结束后进入触摸校正”的文字提醒，在自检结束后仪器会自动进入触摸屏校准界面。屏幕校准结束后自动进入主界面

仪器维保指数是根据仪器累计运行时间自动生成的供用户维护保养参考的指数，当仪器使用时间持续增加时可能会出现性能漂移或制冷器寿命疲劳等，此时可按照维保建议将仪器返回厂家进行模块校温或更换制冷器以保证可靠使用。

1)按“”键进入程序快速创建界面，可以进行程序的创建、编辑等操作

2)按“”键进入程序管理界面，可以进行文件夹及程序的创建、编辑等操作；

3)按“”键进入历史运行程序列表，

4)按“”键进入系统界面，可以查看产品信息、运行日志，管理用户账号等；

5)按“”键进入帮助界面，可以查看产品特色、快速向导、售后服务电话等信息；

6)按“”键进入用户登录界面，可以登录管理员或其它用户账号；

二、用户管理体系

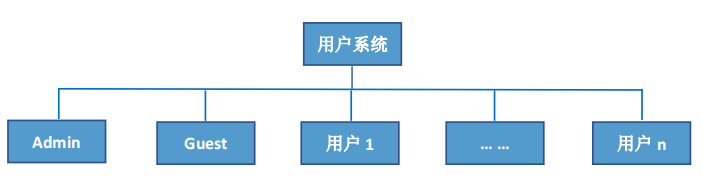

本产品用户管理体系的架构如图：

本仪器允许多个用户共用，其中“Admin”为管理员账户，“Guest”为游客账户，仪器开机时默认进入“Guest”账户。

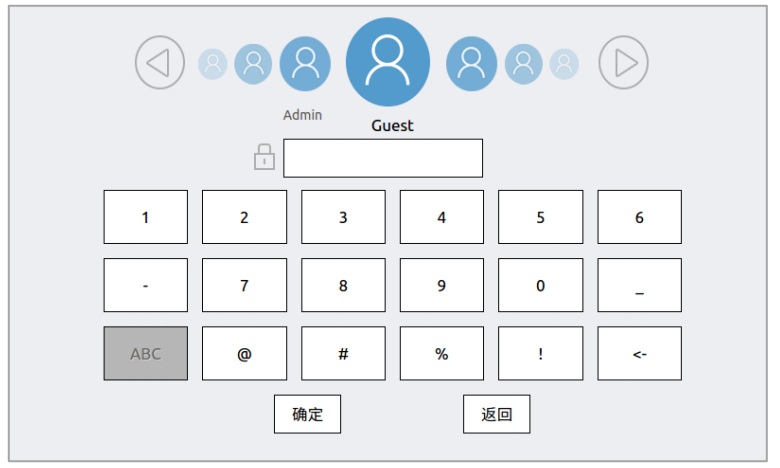

管理员账户“Admin”需要密码登录，初始密码为“888888”。在用户登录界面点击上方的箭头，将当前登录账户更改为“Admin”，在输入栏输入密码并按“确定”键后仪器进 入“Admin”账户

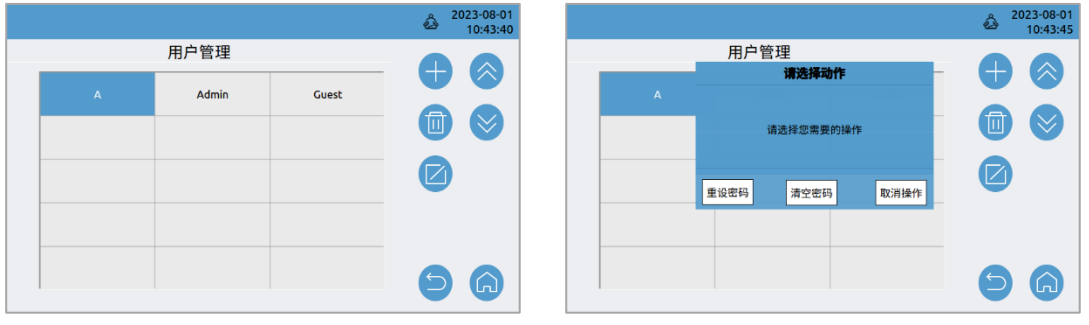

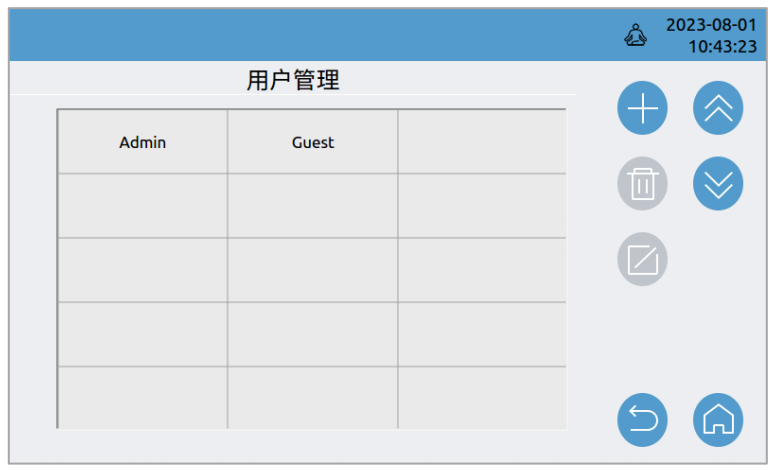

在管理员账户的系统界面按“”键后界面进入用户管理界面，在此界面内可以进行创建新用户、更改登录密码、删除用户等操作。

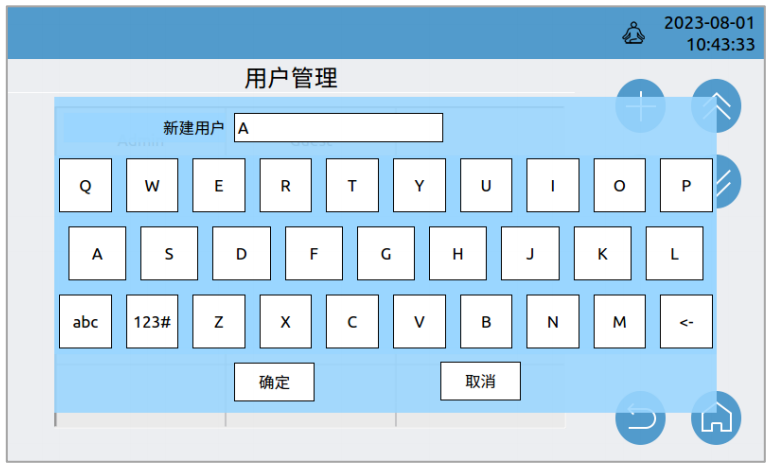

按“”新建用户，在弹出的新窗口中输入名称后按“确定”键即可创建新用户。

新创建的用户无登录密码，可按下面的操作重设登录密码。点击用户名称选中该用户后， 按“”键可以进行“重设密码”“清空密码”等操作

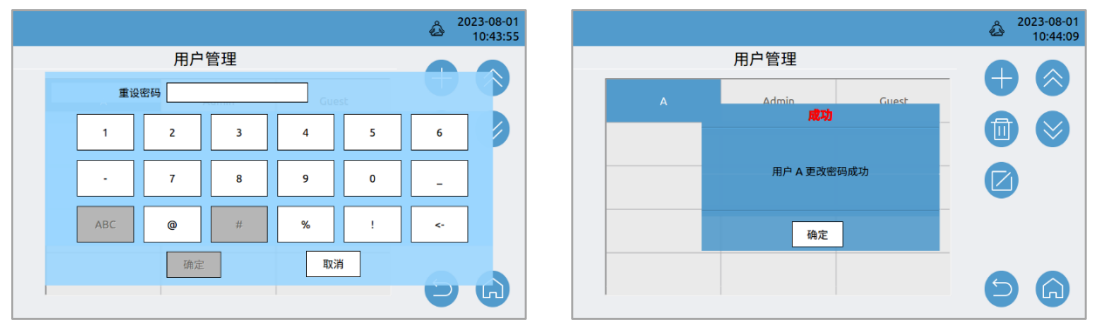

按“重设密码”键后界面会弹出一个新的窗口，输入密码并按“确定”键后就完成了该 用户登录密码的更改。

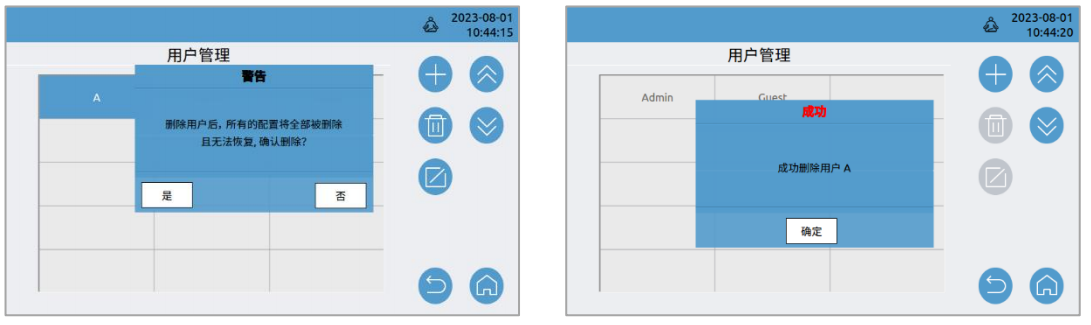

点击用户名称选中该用户后，按“”键界面会弹出警告窗口要求用户确认，选择“是” 后即成功删除该用户。

三、程序管理体系

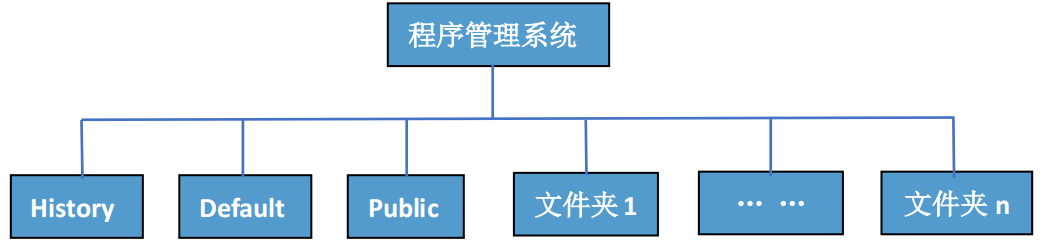

本产品程序管理体系的架构如图：

每个用户的程序管理体系都如上图所示，其中 History、Default、Public 文件夹为系统默认文件夹，History 为历史运行文件夹，Default 为默认模板程序存放文件夹，Public 为快速创建程序默认存放文件夹，其他文件夹用户可根据需求自行创建。

1、程序快速创建

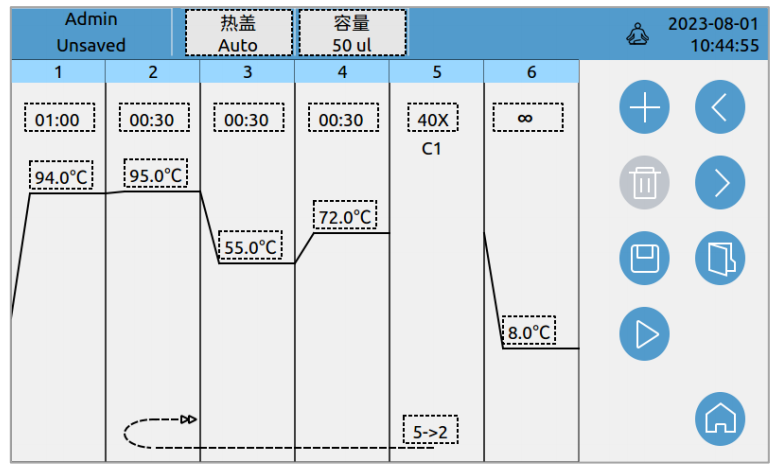

在主界面上按“”键进入程序快速创建界面，界面上显示的程序模板为仪器的默认程序模板，在此模板上编辑、修改、保存即可完成程序快速创建。

 新创建程序的暂时默认名称为“Unsaved”，单击步骤中的空白区域即选中该步骤（已选中步骤的背景区颜色变为蓝色）

1.在当前选中步聚前插入一个新的步聚

2.删除当前选中步骤

3.保存程序

4.运行程序

5.左翻键，可向前查看1个步聚

6.右翻键，可向后查看1个步聚

7.查看程序所在文件夹

8.返回主界面

1.1)步骤编辑

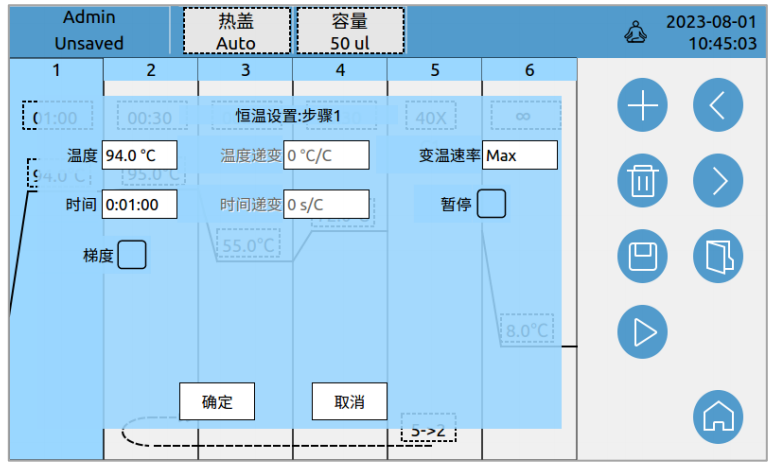

在已选中的蓝色区域（步骤），再次点击此区域的空白处，出现如下步骤设置界面可进行当前步骤的编辑，再点击需要修改的参数区域后会出现新的窗口界面，在该界面输入设定值并按“确定”键后即完成该参数的修改。在全部参数修改完成后按“确定”键即完成了该步骤的设定。

温度：模块温度值（设定范围0～105℃，默认为整个模块统一温度值）。 如需要设定为梯度温度，点击勾选界面中的梯度。

温度递变：每循环中的该步骤温度修饰值（默认为 0，设定范围为±0.1～ 10℃/Cycle），只有在步骤处于循环体中才能设定此参数。

变温速率：升降温速率控制参数（设定范围为 0.1～3.5℃/s，默认的 Max 表示为最大速率，实际速率受系统能力限制）。

时间：当前步骤的运行时间（最小 1s，最大 9h0m0s，或者设为“∞” 表示长时间运行）。

时间递变：每循环中的该步骤时间修饰值（默认为 0，设定范围为±1～ 120s/Cycle），只有在步骤处于循环体中才能设定此参数。

暂停：运行到该步骤时程序自动暂时停止运行。

梯度：模块设定为梯度温度，12 列试剂孔的温度由左向右按梯度增加。

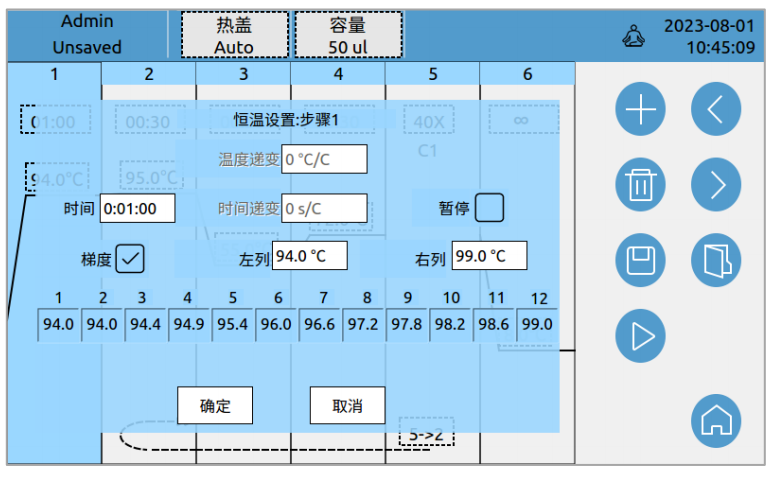

点击勾选梯度后，界面变为如下所示界面，左列为模块最左列的温度设定值，右列为模块最右列温度设定值，其它列的温度值无法设定，由系统算法根据左列、右列设定的温度值直接计算，界面下方显示的 1～12 孔的温度值即为仪器计算推测的各列温度值。

梯度温度设置时，左列和右列的温度设定范围为 30～99℃，右列温度必须设定为比左列温度高，右列和左列的温度差值范围在 1～42℃之间。

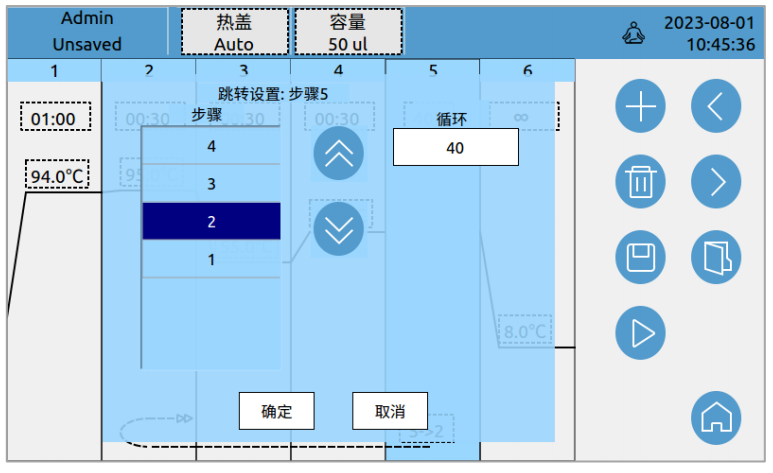

循环步骤的设置界面如下所示，在界面左侧的步骤栏中选择循环开始的步骤，在右侧输入需要循环的次数，最后按确定即可。注意：本仪器的循环设置允许嵌套，即大循环中间允许嵌套小循环，但不允许两个循环之间存有交叉。

步骤：循环开始的步骤

循环：循环的次数（设定范围为 1～150 次）

1.2）热盖和容量参数编辑

在全部步骤设定完成后，还需要进行热盖和容量的设定，单击界面上方热盖和容量所在 的白色区域即可进入各自的设置界面。

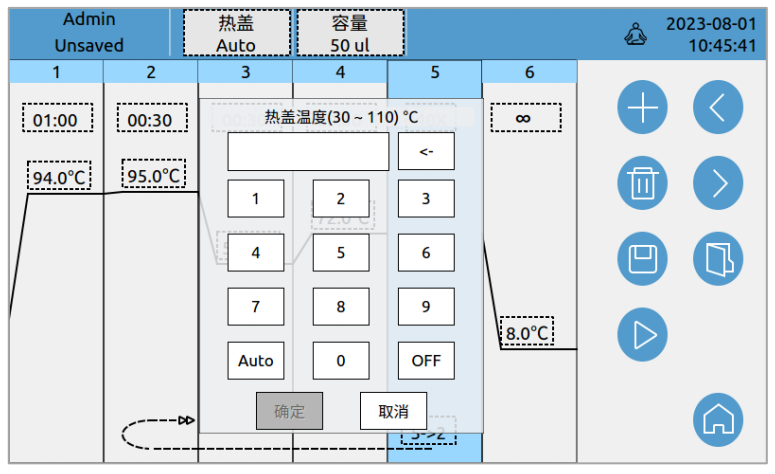

热盖温度：初始默认温度 105℃，有设定温度数值时默认热盖开启状态。热盖温度设定范围为 30～110℃，但建议热盖设定温度最少比模块温度高 1℃，这样才能有效防止 YCR 反应中试管内试剂的蒸发。热盖温度可设定为“Auto”，系统会根据设定的模块温度自动赋予热盖温度（有效量程内比程序最高温度值+10℃）。热盖温度也可设定为 “OFF”即不启用热盖。

容量：初始默认容量 25ul，有设定容量数值时默认控温模式采用 Tube 模式。本仪器的控温模式分 Tube 和 Block 两种，Tube 模式是模拟试管内部试剂为控制对象的温度控制，Block 模式是以变温金属块为控制对象的温度控制。仪器默认为 Tube 模式，推荐采用 Tube 模式。用户必须根据实际情况设置真实的反应体系，常用的反应体系容量为 5～100 ul。

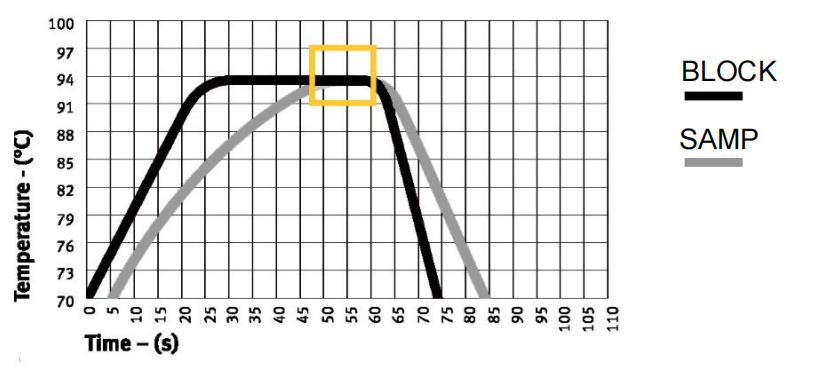

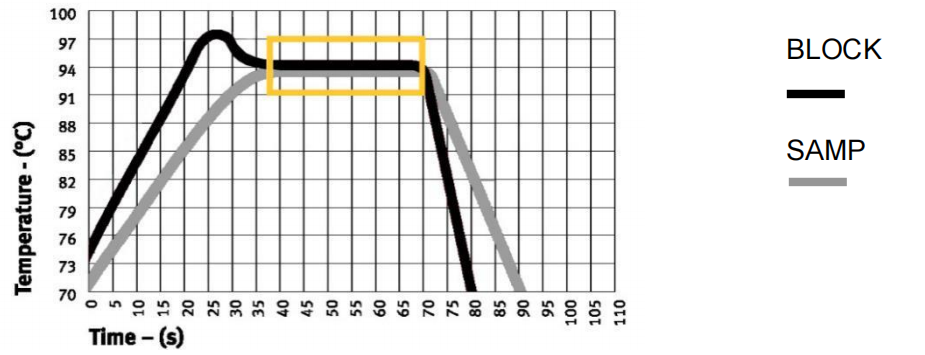

Tube 与 Block 模式的说明：“Block”模式只是简单地控制模块的升降温过程，由于试剂的升降温过程相对于模块有一个滞后过程，所以试剂实际的温度变化过程与我们设置的程序并不一 样，试剂达到设置温度的实际时间要远远大于设置时间（模块温度与试剂温度关系 见下图）

“Tube”模式考虑到了不同反应体系试剂升降温相对于模块的滞后过程，在到达设置温度后，有一个过冲过程，使得试剂更快、更平稳达到设定温度。在与“Block”模式相同的设置时间内，试剂达到设置温度的实际时间明显延长（模块温度与试剂温度关系见下图）。

“Tube”模式综合考虑了试管特性、试剂反应体系、当前温度、温度跨度、变温速率、热盖辐射影响、沸腾蒸发等的因素，确保所有设置参数在试剂中得到有效实现，在 16-99℃温度区间取得最佳 YCR 反应条件。

1.3)步骤编辑的快捷操作

直接单击步骤中显示时间和温度的方框可直接进入该步骤恒温时间和模块温度的设置界面，能快速的修改步骤的时间和温度值。当程序的步骤较多时，可以使用左翻页或右翻页来查看。

1.4）程序的保存

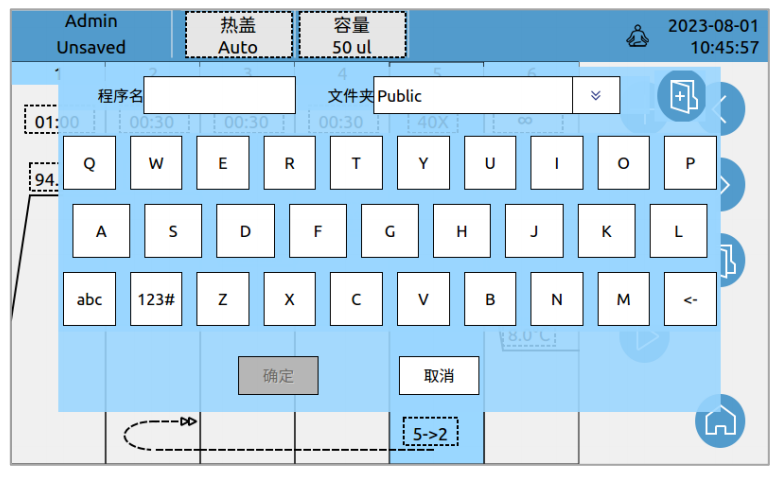

全部参数设定完成以后按界面上“”键进入程序的保存界面。

程序名：程序名为 1-16 位的大小写字母、数字、符号的组合，当程序名 最后一位为#时可令程序只读保护。

文件夹：程序默认存储位置为 Public 文件夹，需要更改存储位置时点击右侧的向下箭头打开文件夹列表，再选择需要存储的文件夹名称即可。

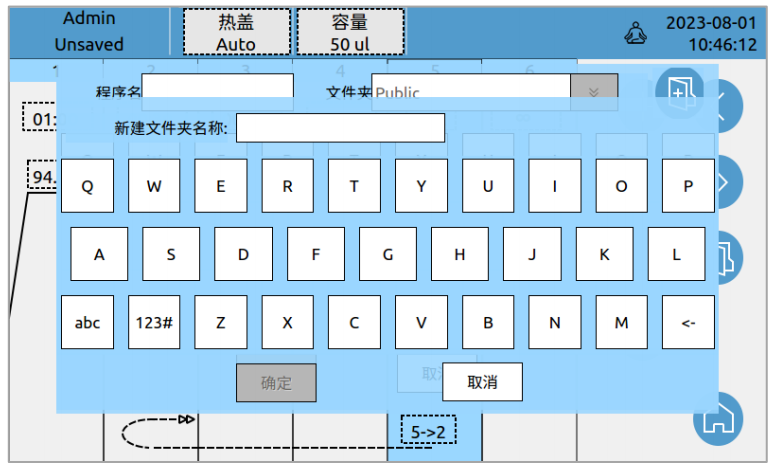

如果程序需要存储在一个新文件夹时点击界面右上方的“”键，在新弹出的窗口界面输入文件夹名称并按“确定”即可。

新建文件夹名称：文件夹名称为 1-16 位的大小写字母、数字、符号的组合。输入新文件夹名称并按“确定”后程序存储位置自动变更为新建的文件夹。

1.5）试剂配置和放入

将已配制好试剂样本的 YCR 试管放入模块，确认试管与模块接触良好。试管放置应尽量均匀、对称分布、尽可能放置在非边缘区域。然后应将热盖把手向下按压以锁定热盖，在运行 YCR 试验中应保持热盖为锁定状态。

单个试管：如只有 1 个 0.2mlYCR 管，应置于模块中心区域，并在四个角上各设一个空试管，以保证热盖压力均匀传递到试管。

梯度试剂：由于变温模块梯度分布的非线性，孔位的实际温度在程序设置梯度温度时已计算列出，用于试剂梯度研究时，推荐使用 D 或 E 行，以便获得高准确性。

全板耗材：板状耗材使用贴膜或硅胶盖时，建议使用专用工具进行封装，并应确认密封严密、压入到位。若采用手工封装硅胶盖，整体按压由于摩擦力大而往往达不到压入效果，务必用力逐孔按压入耗材孔，以防密封不足导致试剂反应时发生蒸发和泄漏。

注意：耗材的质量直接影响变温模块的热传导，并直接影响实验结果。通常，应对试管壁厚、锥度、底部形状、光洁度、管盖密封性进行匹配性确认。

推荐使用本公司品牌耗材。

1.6）运行程序

试剂放入并将热盖锁定后，点击操作界面上的“”键，仪器进入运行状态，界面自动切换为程序运行界面。

1.7）一个典型的 YCR 程序设置举例

如需编辑以下典型 YCR 程序运行：

步骤 1：30℃ 2min30s
